| ブランド名: | ZXY |
| モデル番号: | ZXY-SMRH125 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

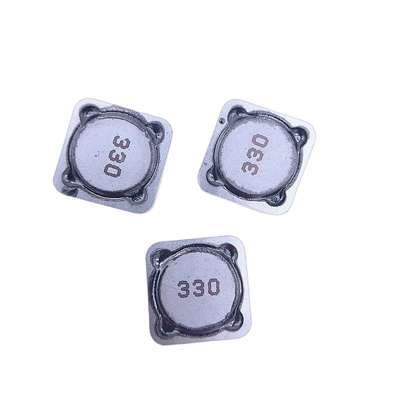

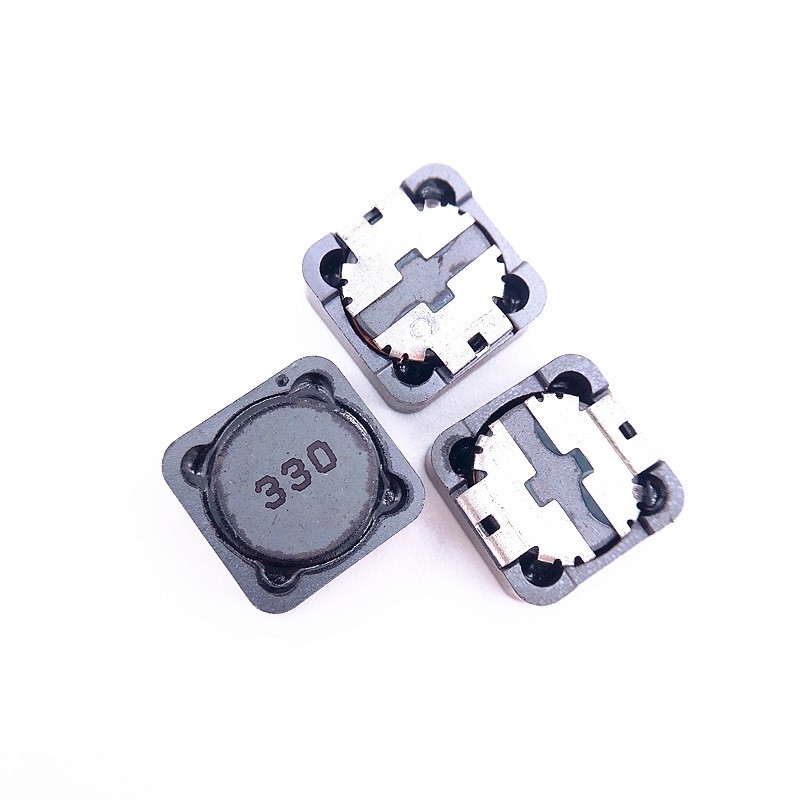

33uH シールド式電源誘導器 電子機器用小型化SMD誘導器
1会社プロフィール
シェンゼン Zhixiangyuan Electronics Co.,Ltdはハイテク企業で,様々なタイプのオーディオトランスフォーマー,高周波トランスフォーマー,低周波トランスフォーマー,切り替え電源変圧器ソーロイドインダクタ,ストックコイル,SMD電源インダクタ,スーパーの高電流インダクタ,ワイヤレス充電コイルなど
2011年に設立され,当社の工場は, 広東省のフイ州市と, 広東市に2つの生産拠点を持っています.毎年ISOの環境保護要件を満たす1億2千万のインダクタとトランスフォーマーを生産できる当社は,完全に自動的な巻き込み,溶接,組み立て,テストマシン,そしていくつかの信頼性テスト機器を装備しています.
製品には UL,FCC,CE,RoHS,Reach の認証があり 20の特許が授与されています温度低下によるノイズ消去と結合放射線伝導性のソリューションを提供.
高品質のオーディオ機器,オーディオ会議室機器,通信,医療電子機器,自動車電子機器,スポーツおよびフィットネス機器,美容器具LED照明,消費者電子機器など
2. 構造と構成
チップインダクタは,一般的に使用される電子部品です.電流がワイヤーを通過すると,特定の電磁場がワイヤーの周りに生成されます.この電磁場内のワイヤーは,誘発された電動力,自己誘発された電動力を生成します.電気磁気インダクションと呼ばれるものです 電気磁気インダクションを高めるために 隔離線を一定回転数でコイルに巻き込みます
3形と寸法
| タイプ | 尺寸 | 誘導力 | |||
| ユニット | A1 ((±0.3) | A2 (± 0.3) | B (MAX) | ||
| SMRH73 | mm | 7.3 | 7.3 | 3.8 | 10μH~1000μH |
| インチ | 0.2874 | 0.2874 | 0.1496 | ||
| SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104μH-1000μH |
| インチ | 0.2874 | 0.2874 | 0.1772 | ||
| SMRH124 | mm | 12 | 12 | 5 | 3.9 μ H~330 μ H |
| インチ | 0.4724 | 0.4724 | 0.1969 | ||
| SMRH125 | mm | 12 | 12 | 6.2 | 1.3μH~1000μH |
| インチ | 0.4724 | 0.4724 | 0.2441 | ||
| SMRH127 | mm | 12 | 12 | 8 | 1.2μH~1000μH |
| インチ | 0.4724 | 0.4724 | 0.315 | ||
| SMRH103R | mm | 10 | 10 | 3.1 | 0.8μH~150μH |
| インチ | 0.3937 | 0.3937 | 0.122 | ||
| SMRH104R | mm | 10 | 10+0.5/−03 | 4.2 | 1.5 μH~330 μH |
| インチ | 0.3937 | 0.3937 | 0.1654 | ||
| SMRH105R | mm | 10 | 10+0.5/−03 | 5.1 | 1.5 μH~330 μH |
| インチ | 0.3937 | 0.3937 | 0.2008 | ||
4仕様
| 第9部分 | L ((μ H) 誘導力 |
Lテスト 頻度 |
DCR (Q) マックス |
IDC (A) マックス |
| SMRH125-1R3□ | 1.3 | 7.96MHz | 0.012 | 8 |
| SMRH125-2R1□ | 2.1 | 7.96MHz | 0.014 | 7 |
| SMRH125-3R1□ | 3.1 | 7.96MHz | 0.017 | 6 |
| SMRH125-4R4□ | 4.4 | 7.96MHz | 0.02 | 5 |
| SMRH125-5R8□ | 5.8 | 7.96MHz | 0.021 | 4.4 |
| SMRH125-7R5□ | 7.5 | 7.96MHz | 0.024 | 4.2 |
| SMRH125-100□ | 10 | 1kHz | 0.025 | 4 |
| SMRH125-120□ | 12 | 1kHz | 0.027 | 3.5 |
| SMRH125-150□ | 15 | 1kHz | 0.03 | 3.3 |
| SMRH125-180□ | 18 | 1kHz | 0.034 | 3 |
| SMRH125-220□ | 22 | 1kHz | 0.036 | 2.8 |
| SMRH125-270□ | 27 | 1kHz | 0.051 | 2.3 |
| SMRH125-330□ | 33 | 1kHz | 0.057 | 2.1 |
| SMRH125-390□ | 39 | 1kHz | 0.068 | 2 |
| SMRH125-470□ | 47 | 1kHz | 0.075 | 1.8 |
| SMRH125-560□ | 56 | 1kHz | 0.11 | 1.7 |
| SMRH125-680□ | 68 | 1kHz | 0.12 | 1.5 |
| SMRH125-820□ | 82 | 1kHz | 0.14 | 1.4 |
| SMRH125-101□ | 100 | 1kHz | 0.16 | 1.3 |
| SMRH125-121□ | 120 | 1kHz | 0.17 | 1.1 |
| SMRH125-151□ | 150 | 1kHz | 0.23 | 1 |
| SMRH125-181□ | 180 | 1kHz | 0.29 | 0.9 |
| SMRH125-221□ | 220 | 1kHz | 0.4 | 0.8 |
| SMRH125-271□ | 270 | 1kHz | 0.46 | 0.75 |
| SMRH125-331□ | 330 | 1kHz | 0.51 | 0.68 |
| SMRH125-391□ | 390 | 1kHz | 0.69 | 0.65 |
| SMRH125-471□ | 470 | 1kHz | 0.77 | 0.58 |
| SMRH125-561□ | 560 | 1kHz | 0.86 | 0.54 |
| SMRH125-681□ | 680 | 1kHz | 1.2 | 0.48 |
| SMRH125-821□ | 820 | 1kHz | 1.34 | 0.43 |
| SMRH125-102□ | 1000 | 1kHz | 1.53 | 0.4 |
5特徴
表面のマウントのために高飽和性を持つために優れている
6申請について
(1) TVR,OA機器,オーディオ,LEDテレビの電源
(2) 通信機器,DC/DC変換器等
7. コメント
(1) サンプルの注文は可能です.
(2) 大量については交渉可能
(3) カスタマイズされた注文 (OEM/ODM注文) が利用できます.
(4) 入手可能なシリーズのリストは,当社に連絡してください.
8注文方法
(1). 必要なファイルや部品番号を私に送ってください.
(2) ご参考に代引引金を提供します.
(3) 無料のサンプルがご承認のために利用できます.
(4) 試料の検査後,大量注文をします.
(5) 確認のためにプロフォームの請求書が送られます.
(6).商品が完成した後,私たちは商品を送信し,追跡番号をあなたに伝える.
(7). 送料が届くまで追跡します.
9. 私たちのサービス
(1) 送料前に100%検査
(2) 無料のサンプルを提供してください.
(3) 新しいデザインを顧客に提供
10製品P症状
粘貼する
よくある質問
Q1. あなたは貿易会社ですか?それとも工場ですか?
私たちは,工場です. 2011年に設立, 中国のインダクタとトランスフォーマーの一流企業です. エンジニアの独立したチーム,先進的な生産とテスト機器,あなたの品質を護る.
Q2 配達時間は?
ストック中の製品にはストックがあります.カスタマイズされたサンプルには5〜10日です.大量注文には15〜30日です.それは原材料の量とストックに依存します.
Q3 あなたの値段は?
価格は製品仕様,量,市場要因によって異なります. 価格表は,当社と連絡する場合にご利用いただけます.
Q4. 関連書類は提供できますか?
ビジネスライセンス,ISO,SGS,RoHS証明書 輸出書類など お金や商品を安全に保つために必要なものを 全て入手できます
Q5. どの支払い方法 を 受け入れ ます か.
銀行口座は好ましい.ウェスタンユニオン,PayPal,その他の方法も受け入れられます.
|
