破片誘導器
>
高電流 小サイズ 22uh SMDチップインダクタ 高密度の回路のためのシールドされた電源インダクタ

高電流 小サイズ 22uh SMDチップインダクタ 高密度の回路のためのシールドされた電源インダクタ

ブランド名: ZXY
MOQ: 交渉可能
価格: 交渉可能
パッケージの詳細: カートン
詳細情報
起源の場所:
深セン、広東省
証明:
RoHS、ISO9001、CE
ハイライト:

高電流SMDチップインダクタ

,

小型の電源誘導器

,

22uh シールドインダクタ

製品説明
高電流統合型鋳型ワイヤル・ワウンド 小型SMDチップインダクタ 22μHチップ 220 シールド式電源インダクタ
製品概要
この高電流の統合型鋳造線は,小型SMD電源誘導器 (モデル22022μH) は,コンパクトなSMDパッケージで高いインダクタンス値と優れた遮蔽特性を達成するために,統合された鋳造技術とワイヤリング巻き構造設計を使用しています.特別に作製された磁気材料と高圧鋳造プロセスは,構造強さを向上させながら,電磁気干渉を効果的に抑制します.最適化された巻き込み技術により,DC抵抗が減少する高負荷条件下で優れた電流処理能力と温度安定性を保証する.
主要 な 特徴 と 利点
  • 効率的なエネルギー貯蔵と放出安定した出力と電圧変換のための電源回路の切り替えに信頼性の高いエネルギー貯蔵と放出を提供します
  • 高周波ノイズフィルタ:高周波の波動とノイズをインデクティブインピーダンスの特性を使用して効果的にフィルターします
  • 高電流容量:超熱や飽和なしに,大きな過速電流と持続的な負荷電流に耐える
  • EMI 抑制:遮蔽 構造 は 磁場 を 内側 に 制限 し,電磁放射線 や 外部 の 干渉 を 軽減 する
  • 空間効率の良い設計小型のSMDチップパッケージは,現代的なコンパクト電子機器のために貴重なPCBスペースを節約します
  • 構造的信頼性組み合わさった鋳造は,機械的ストレスや高温のリフロー溶接に耐える頑丈な物理構造を提供します
応用シナリオ
エネルギー貯蔵とフィルタリング:各種の切り替える電源の電源変換回路
高電流用:CPU/GPU電源,自動車電源システム,工業機器
EMI に敏感な環境通信モジュール,精密儀器,厳格なEMC要件を有する自動車電子機器
空間限定設計:携帯機器 (携帯電話,ノートPC),分散電源システム
性能特性
特徴 記述 主要 な 益
統合型・シールド型建設 磁気複合材料で鋳造され,完全に閉ざされた磁気回路を形成する 優れたEMI抑制,隣接回路への干渉を最小限に抑え,EMC遵守を簡素化
高電流処理 最適化された巻き込みと低損失コア材料は,高い飽和電流 (Isat) と熱電流 (Irms) の評価を提供します. 現代プロセッサに要求される高臨時電流と連続電流を信頼的にサポートする
高電力密度 コンパクトな表面マウントフットプリント (220サイズ) と高いインダクタンス値 (22μH) を組み合わせます 高密度な電源設計を可能にする貴重なPCBスペースを節約する
高効率で低損失 低DC抵抗 (DCR) と,幅広い周波数範囲でコア損失を最小限に 全体的な電源変換効率を向上させ,熱発生を削減し,熱性能を向上させる
堅固 な 機械 的 安定性 固い単石構造は,巻き込みを完全に封じ込み,衝撃と振動に高い抵抗性を提供します 厳しい運用条件下で長期の信頼性と安定した電気パラメータを保証します
製品画像

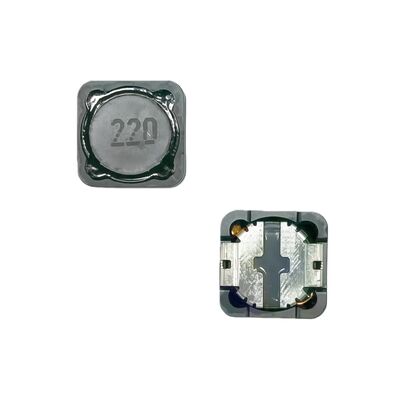

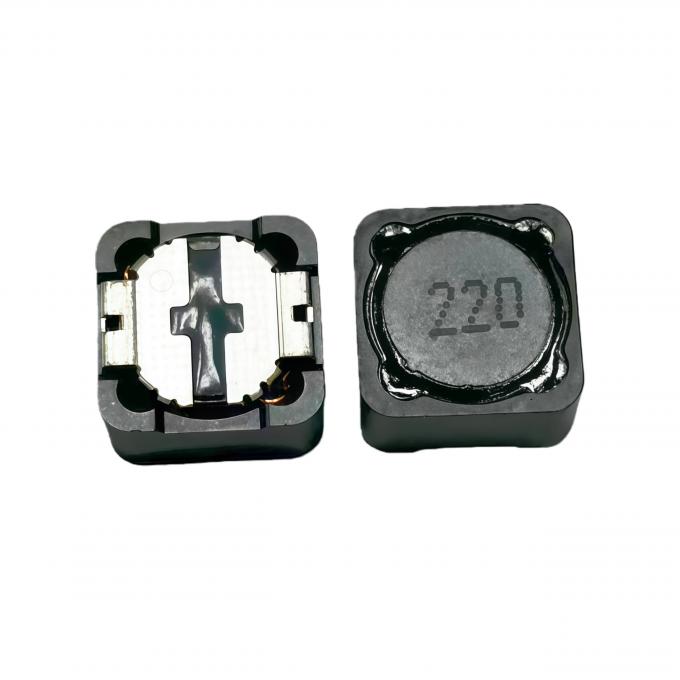

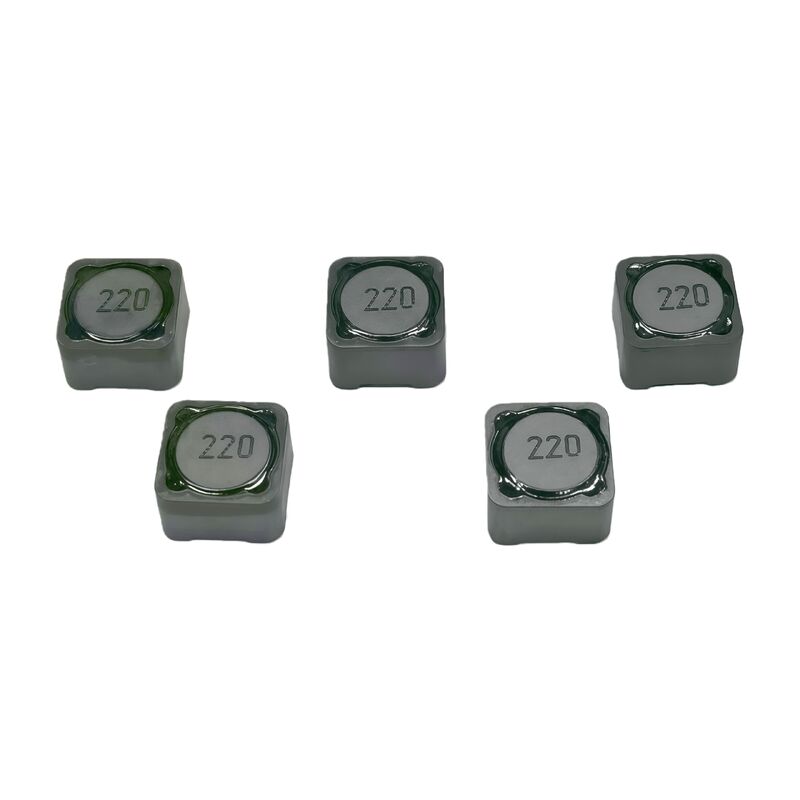

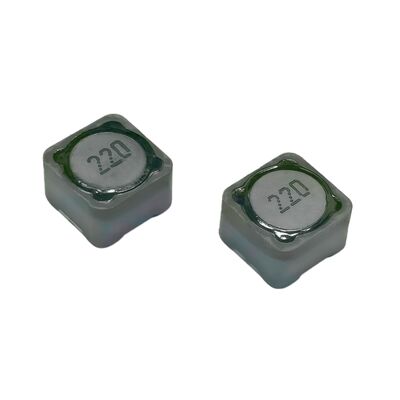

High current SMD chip inductor close-up view showing construction details SMD inductor side profile and dimensional specifications Multiple 22μH shielded power inductors on production tray Application example showing inductor mounted on PCB circuit board
