破片誘導器
>

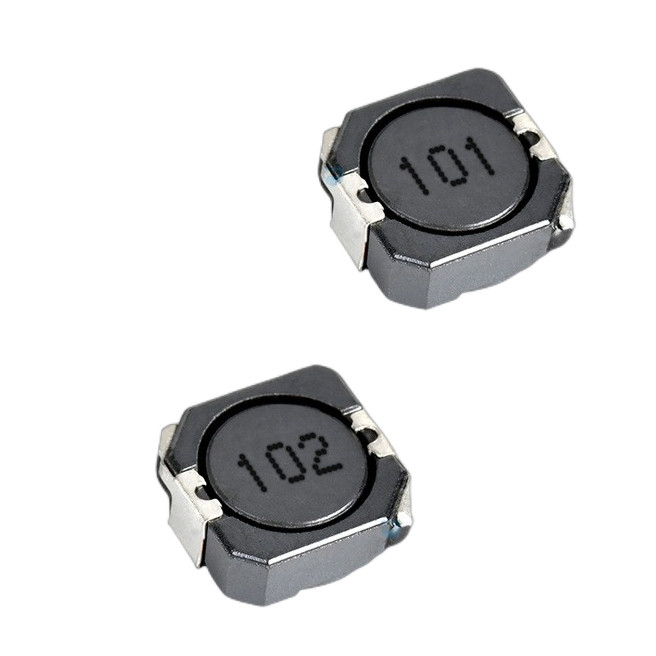

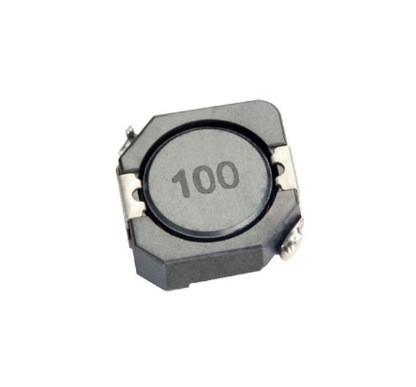

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント

ブランド名: ZXY
モデル番号: ZXY-SMRH105
MOQ: 交渉可能
価格: 交渉可能
パッケージの詳細: 1000個/カートンのサイズ:380mm*325mm*345mm
支払条件: T/Tのpaypal xtransfer
詳細情報
起源の場所:
中国、シンセン都市。
証明:
RoHS,ISO9001,CE
他の名前:
SMD シールド式電源誘導器
適用する:
電子機器
誘導力:
1.5 μH~330 μH
サイズ (mm):
10*10+0.5/-0.3*5 とすると,1
マウントタイプ:
SMD
強み:
高濃度
供給の能力:
2000K-pcs/month
ハイライト:

22UH電力誘導器

,

2.5A smdはコイルを窒息させる

,

保護された電力誘導器

製品説明

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント

1製品説明

SMD シールド電源電導体の構造:
1磁性コア:インダクターの主要な構成要素であり,一般的にフェライトなどの磁性材料で作られています.フェライトは高い磁気透通性を持っています.磁場を効果的に集め 導いてくれる磁気コアの形とサイズは,インダクターの仕様とアプリケーション要件に従って設計されています.通常はブロックやリングの形でローリング内の磁場線に経路を提供し,インダクタがエネルギーを貯蔵して放出するのを助けます.


2巻き込み:金属ワイヤー (通常は銅) ででき,電流を伝導する役割を果たします.回転数,ワイヤ直径,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数,電流の回路数など.インダクターの性能に重大な影響を与えるターンの数はインダクタンスサイズを決定し,ワイヤの直径は電流負荷力とインダクタンスDC抵抗に影響します.例えば,厚い線直径がDC抵抗を減らすことができますローリング方法には,単層ローリング,多層ローリングなどが含まれます.異なる巻き込み方法がインダクターの分散容量と漏れインダクタンスパラメータに影響を与える可能性があります.


3遮蔽層: これは表面上を装着した遮断電源誘導器を普通の誘導器と区別する重要な構造です.遮断層 は,通常,磁気 や 金属 の 材料 で でき,巻き込み と 磁気 核 の 周りに 包まれ て いるその機能は,インダクタによって生成される磁場を一定の範囲内に制限し,周囲の空間への電磁気干渉 (EMI) の放射線を減らすことです.また,インダクターの内部磁場を干渉する外部磁場を防ぐ感应器の電磁互換性を向上させる.


4溶接パッド:電流の底部に位置し,電流と電気接続を達成するために,電流を印刷回路板 (PCB) に溶接するために使用されます.溶接パッドの設計は,PCBの溶接プロセス要件を満たす必要があります.誘導体と回路板の間の良質な電導性と機械的安定性を保証する.







タイプ 尺寸 誘導力
ユニット A1 ((±0.3) A2 (± 0.3) B (MAX)
SMRH73 mm 7.3 7.3 3.8 10μH~1000 μH
インチ 0.2874 0.2874 0.1496
SMRH74 mm 7.3 7.3 4.5 104μH-1000μH
インチ 0.2874 0.2874 0.1772
SMRH124 mm 12 12 5 3.9 μ H~330 μ H
インチ 0.4724 0.4724 0.1969
SMRH125 mm 12 12 6.2 1.3μH~1000μH
インチ 0.4724 0.4724 0.2441
SMRH127 mm 12 12 8 1.2μH~1000μH
インチ 0.4724 0.4724 0.315
SMRH103R mm 10 10 3.1 0.8μH~150μH
インチ 0.3937 0.3937 0.122
SMRH104R mm 10 10+0.5/−03 4.2 1.5 μH~330 μH
インチ 0.3937 0.3937 0.1654
SMRH105R mm 10 10+0.5/−03 5.1 1.5 μH~330 μH
インチ 0.3937 0.3937 0.2008





2商品の利点は

1電源を切り替えるような回路では,エネルギー貯蔵と変換が効率的に行われ,電源変換効率が向上します.出力電圧のリップを減らす負荷に対して安定した直流電力を供給する.同時に,その良き電磁互換性は回路内の騒音干渉を軽減することができます.全体の回路の性能と信頼性を向上させる.


2生産を自動化しやすい: 表面マウントパッケージング形式は,大規模な生産のために自動化された表面マウント技術 (SMT) の使用を容易にする.生産効率の向上と生産コストの削減伝統的なプラグインインダクタと比較して,表面マウントインダクタは,手動操作によるエラーと不確実性を軽減し,溶接過程でより正確で迅速です.


3厳しい環境に適応する 遮蔽層の保護により表面に装着された遮断電源誘導器は,外部の環境要因 (湿度など) の影響に一定程度抵抗することができます.さらに,そのコンパクトな構造と優れた機械的安定性により,振動や衝撃環境でも安定した性能を維持できます.様々な複雑なアプリケーションシナリオに適している.



特徴 記述
コンパクトサイズ 表面上を装着する装置 (SMD) のパッケージングにより,小容量で,印刷回路板 (PCB) のスペースを効果的に節約できます.これは電子製品の小型化と軽量化に関する設計要件を満たしていますより多くの部品を限られたスペースに統合することを容易にする.
良いシールド性能 遮蔽層を装着し,電磁気干渉 (EMI) の放射線と受信を大幅に削減することができます.周囲の敏感な回路に干渉する磁場を防ぎます一方,外部の磁場がインダクターの性能に影響を及ぼし,回路の安定性と信頼性を向上させる.
高電力処理能力 大電流に耐えるため 電源を切り替えるような電源変換回路に適しています 厚い線直径の巻き込みと低DC抵抗設計を使用して電流通過時の熱損失が減少します高い電力の条件下で安定した動作を保証します.
高精度感受性値 核材料,巻き回り,巻き込みプロセスを正確に制御することで 高精度な誘導率値を達成できますこれは,誘導値の厳格な要求を持つ回路の要件を満たす円盤の性能の一貫性と安定性を保証する.
低DC抵抗 ローリングは低直流抵抗があり,電流を通過する時の電源損失を減らすことができます.熱の形で消耗するエネルギーは少なくなり,インダクターの効率が向上します.厳格な電力消費要件のある回路に特に適しています.

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント







3推奨される他の製品

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント

10uH 100uH 1mH SMD シールドされた電源インダクタ 巻き込みインダクタンス 表面マウント
