| ブランド名: | ZXY |
| モデル番号: | ZXY-1050 |
| MOQ: | 1000/5000 |
| 価格: | 0.08USD-0.1USD |
| パッケージの詳細: | 箱のカートンのサイズの1000pieces /perの版4の皿:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

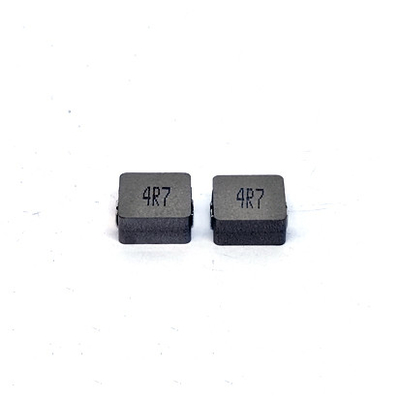

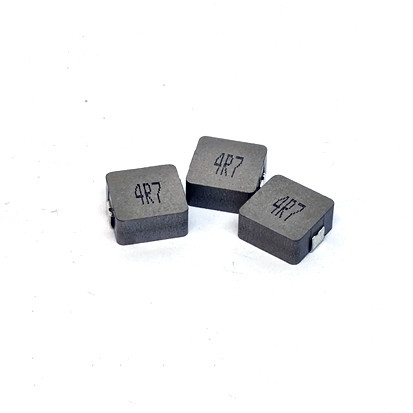

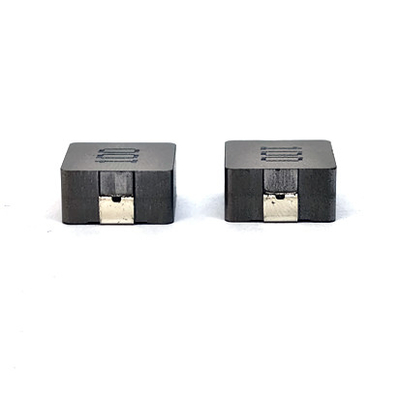

高電源 4R7 4.7uh SMD 電源インダクタ 高電流統合シールドインダクタ
1会社プロフィール
シェンゼン Zhixiangyuan Electronics Co.,Ltdはハイテク企業で,様々なタイプのオーディオトランスフォーマー,高周波トランスフォーマー,低周波トランスフォーマー,切り替え電源変圧器ソーロイドインダクタ,ストックコイル,SMD電源インダクタ,スーパーの高電流インダクタ,ワイヤレス充電コイルなど
2011年に設立され,当社の工場は, 広東省のフイ州市と広東市に2つの生産基地を持っています.毎年ISOの環境保護要件を満たす1億2千万のインダクタとトランスフォーマーを生産できる当社は,完全に自動的な巻き込み,溶接,組み立て,テストマシン,そしていくつかの信頼性テスト機器を装備しています.
製品には UL,FCC,CE,RoHS,Reach の認証があり 20の特許が授与されています温度低下によるノイズ消去と結合放射線伝導性のソリューションを提供.
高品質のオーディオ機器,オーディオ会議室機器,通信,医療電子機器,自動車電子機器,スポーツおよびフィットネス機器,美容器具LED照明,消費者電子機器など
2. 製品性能
装着技術では,主にアクティブコンポーネントと受動コンポーネントに分かれ,電源誘導は受動コンポーネントの1つであり,二つの方法に分けることができます:プラグインとSMD発電する機能は,表面に設置された部品にも適用されます.
電源誘導体は主に3つの主要材料から構成されています:磁気コア,磁気カバー,銅線.磁気コアは主にフェライト材料でできています.それは鉄,マンガン,亜鉛でできています.ニッケル・亜鉛および高温でシンターされた高磁気透気性のある他の部品銅線は,一般的にエマイルされた銅,銅覆いアルミニウムなどに分かれています.チップインダクターの電源寿命を長くするために高温耐性のある純銅線を使用しなければならない.
3形と寸法
| シリーズ | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| ZXY-1050 | 10.3±02 | 10.5±10 | 5.0MAX | 2.0±05 | 3.0±03 |
| 部分番号 | LO 誘導力 (μH) ±20% |
熱量評価 流動 イルムス (A) |
飽和度 流動 イサット (A) |
DCR (mΩ) | |
| タイプ | マックス | ||||
| ZXY1050-R82M | 0.82 | 17 | 32 | 1.5 | 1.8 |
| ZXY1050-1R0M | 1 | 16 | 30 | 2.1 | 2.5 |
| ZXY1050-1R2M | 1.2 | 15 | 28 | 3.1 | 3.5 |
| ZXY1050-1R5M | 1.5 | 14 | 27 | 3.6 | 4.1 |
| ZXY1050-2R2M | 2.2 | 12 | 22 | 6.5 | 8.2 |
| ZXY1050-3R3M | 3.3 | 10 | 19 | 9.2 | 10.8 |
| ZXY1050-4R7M | 4.7 | 8 | 16 | 13.6 | 15 |
| ZXY1050-5R6M | 5.6 | 7.5 | 15 | 18.4 | 20 |
| ZXY1050-6R8M | 6.8 | 6.5 | 13 | 19.6 | 22 |
| ZXY1050-8R2M | 8.2 | 6 | 12 | 21.9 | 25 |
| ZXY1050-100M | 10 | 5.5 | 11 | 23.5 | 30 |
| ZXY1050-150M | 15 | 4.5 | 9 | 48 | 55 |
| ZXY1050-220M | 22 | 4 | 7 | 58 | 66 |
| ZXY1050-330M | 33 | 3 | 6 | 89 | 105 |
| ZXY1050-470M | 47 | 3 | 5.5 | 124 | 145 |
| ZXY1050-680M | 68 | 1.5 | 3 | 171 | 190 |
| ZXY1050-101M | 100 | 1 | 2 | 268 | 290 |
*:別の部品番号が必要なら 連絡してください
**:感受性 容積 ± 20% 注
1:すべての試験データは,25°Cの環境に参照される.注.
2: イド:直流 (A) は,約△Tが 40°Cになる
3衛星:ローが約下降する直流 (A)
4.特徴
表面のマウントのために高飽和性を持つために優れている
5申請
● 一部 の 構造 に よっ て 騒音 を 避ける
組み込みインダクターの完全に閉ざされた構造は,電磁気干渉を効果的に減らすことができる良い磁気遮蔽効果を持っています.
●同じサイズで最低DCインピーデント
●電流感受性値の滑らかな低下を保証します.
● 5MHz まで の 適用 周波数
●リフロー溶接SMTプロセスに適しています.
●この製品は鉛を含まないもので,RoHS指令に準拠しています.
●電源,パーソナルコンピュータ,および他のハンドヘルド電子機器の電源配線のDC-to-DC直線アプリケーションに適しています.
6. 単体インダクターの利点
(1) サイズが小さく,電流が少ないため,高温で良好な温度上昇電流と飽和電流の特徴を維持できます.
(2) 単体インダクターは,模具を独立して開き,数々の設計特許と数々の独立した知識製品を持っています.
(3) 低損失,低インペデンス,リード端末なし,小寄生容量
(4) 磁気回路を閉ざし,磁気遮蔽とEMI性能が良好で,頑丈で頑丈な1パーツ型鋳造構造を採用しています.
(5) 磁気シールド構造,閉ざされた磁気回路,強力な抗電磁気干渉,非常に低いブズ音,および高い設置密度
(6) 低負荷合金粉末鋳造,低インピーダンスを使用する.
(7) 一部型鋳造構造,堅牢で堅牢,高い製品精度,耐久性のある腐食防止;
7注文方法
(1). 必要なファイルや部品番号を私に送ってください.
(2) ご参考に代引引金を提供します.
(3) 無料のサンプルがご承認のために利用できます.
(4) 試料の検査後,大量注文をします.
(5) 確認のためにプロフォームの請求書が送られます.
(6).商品が完成した後,我々はあなたに商品を送信し,追跡番号をあなたに伝える.
(7). 送料が届くまで追跡します.
8製品P症状
オーケストラ オーケストラ
9推奨される他の製品
よくある質問
Q1. あなたは貿易会社ですか?それとも工場ですか?
我々は,工場です. 2011年に設立, 中国のインダクターとトランスフォーマーの一流企業です. エンジニアの独立したチーム,先進的な生産とテスト機器,あなたの品質を護る.
Q2 配達時間は?
ストック中の製品にはストックがあります.カスタマイズされたサンプルには5〜10日です.大量注文には15〜30日です.それは原材料の量とストックに依存します.
Q3 あなたの値段は?
価格は製品仕様,量,市場要因によって異なります. 価格表は,当社と連絡する場合にご利用いただけます.
Q4. 関連書類は提供できますか?
ビジネスライセンスは ISO,SGS,RoHSの証明書や輸出書類です お金や商品を安全に保つために必要なものを 全て入手できます
Q5. どの支払い方法 を 受け入れ ます か.
銀行口座は好ましい.ウェスタンユニオン,PayPal,その他の方法も受け入れられます.
Q6. 製品保証方針とは?
私たちの企業文化は 製品の品質を 終身保証することです
Q7. 安全で信頼性の高い製品の配送をどのように保証しますか?
|
