| ブランド名: | ZXY |
| モデル番号: | ZXY-1050 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 箱のカートンのサイズの1000pieces /perの版4の皿:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

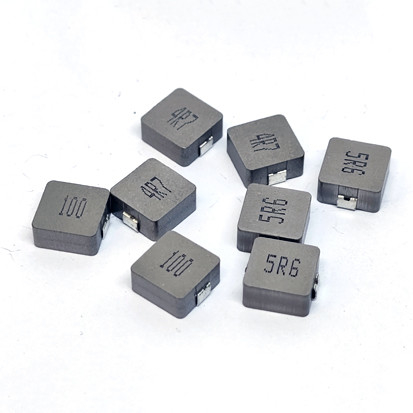

保護された表面マウント型電源インダクタは,現代の電子回路の重要な部品です.それは表面マウント (SMD) 技術を採用します.プリント回路板 (PCB) に簡単にインストールできる電子製品の小型化と高度な統合を追求する,特に適しています. 鋳造設計は,良質な機械的安定性を与えます.製造と使用中に振動や衝撃に耐える.
特殊なシールド構造によって,この電磁気電源は,内部磁場の漏れを効果的にブロックし,インダクタンス性能に対する外部電磁干渉の影響にも耐える複雑な電磁的な環境では,多くの電子機器やコンパクトラップトップを含む通信ベースステーションなど,この機能はインダクタの安定した動作を保証します.周囲の部品への電磁気干渉を減らすさらに,シールドされた表面マウント型電源インダクタは,高電力を処理し,高電流に耐えることができます.安定したインダクタンス値と効率的なエネルギー変換を,電源管理モジュールやモーター駆動回路などの高電力アプリケーションに提供する電子システム全体の性能と信頼性を向上させる.
1遮蔽特性
効率的な遮蔽構造により,内部磁場漏れを効果的に抑制し,周囲の電子部品への電磁気干渉 (EMI) を防ぐことができます同時に,外部の電磁気干渉にも耐えるため,その誘導性能が複雑な外部の電磁気環境に影響されないことを保証します.高密度電子機器,例えばサーバーのマザーボード複数のコンポーネントが近くにある場合,このインダクターのシールド機能は電磁気干渉を回避し,各コンポーネントの安定した動作を確保することができます.
--電磁放射線の削減: 関連する電磁互換性 (EMC) 基準を遵守して,それ自体によって発生する電磁放射線を大幅に削減する.これは電磁放射線に 厳しい制限があるアプリケーションにとって 極めて重要です医療機器,航空用電子機器など,周辺の敏感な電子システムに干渉しないようにする.
2表面マウントと鋳造設計
-- 便利な表面マウント: 表面マウント (SMD) テクノロジーを利用し,プリント回路板 (PCB) に自動設置を容易にする.これは生産効率を向上させるだけでなく,しかし,また,PCBのインストール精度と安定性を保証します例えば,携帯電話の製造において,高速配置機械は,大規模生産のニーズを正確に配置し,満たすために使用できます..
- 耐久性のある形造構造: 独特の形造過程により,インダクターは優れた機械的強度を持ち,一定の振動と衝撃に耐えることができます.自動車用電子機器などの応用シナリオでは車両の動作中に発生する衝撃や振動は,誘導力を容易に損傷させず,厳しい機械環境でも信頼性の高い動作を保証します.
3優れた電気性能
-- 高飽和電流:磁気飽和電流なしで高DC電流に耐える高性能プロセッサを供給する電源モジュールなどの高電流アプリケーションで安定したインダクタンス値を確保する普通の回路の動作を保証します.
低直流抵抗:低直流抵抗を持つことは,電流を通過するエネルギー損失を削減し,熱発生を最小限に抑え,回路効率を改善するのに役立ちます.電力の消費を削減し,バッテリーの寿命を延長することができます.
-- ブロードバンド応答: 幅広い周波数範囲で安定したインダクタンス性能を維持し,異なる周波数で信号処理要件に適応することができます.低周波電源フィルタリングと高周波信号結合と隔離の両方で優れた役割を果たすことができます.
4信頼性と安定性
温度安定性があり,幅広い温度範囲で安定した電気性能を維持できます.高温の工業環境と低温の屋外環境の両方で正常に動作することができます.同時に,その包装構造は,さまざまな環境条件下で使用の信頼性を向上させる,湿気と塵の抵抗性のある特性を備えています.
優れた電気性能,堅牢な構造,環境への適応性により,このインダクターは長い使用寿命を持っています.誘導器の故障による設備の保守や交換の頻度を削減し,全体的なコストを削減する.
| 供給者 | 製造者 |
| 梱包 | お願いだから |
| 産地 | ハイズー 中国 |
| シールド機能 | カスタマイズ |
| サイズ | カスタマイズ |

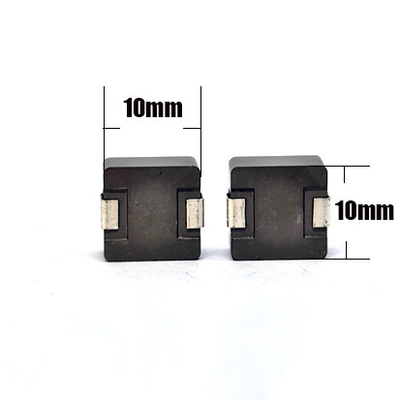

| シリーズ | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| ZXY-1050 | 10.3±02 | 10.5±10 | 5.0MAX | 2.0±05 | 3.0±03 |
| 部分番号 | LO 誘導力 (μH) ±20% |
熱量評価 流動 イルムス (A) |
飽和度 流動 イサット (A) |
DCR (mΩ) | |
| タイプ | マックス | ||||
| ZXY1050-R82M | 0.82 | 17 | 32 | 1.5 | 1.8 |
| ZXY1050-1R0M | 1 | 16 | 30 | 2.1 | 2.5 |
| ZXY1050-1R2M | 1.2 | 15 | 28 | 3.1 | 3.5 |

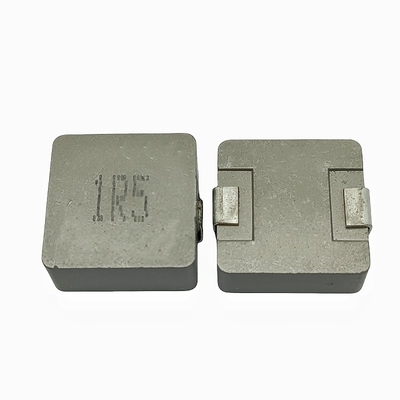

| ZXY1050-1R5M | 1.5 | 14 | 27 | 3.6 | 4.1 |
| ZXY1050-2R2M | 2.2 | 12 | 22 | 6.5 | 8.2 |

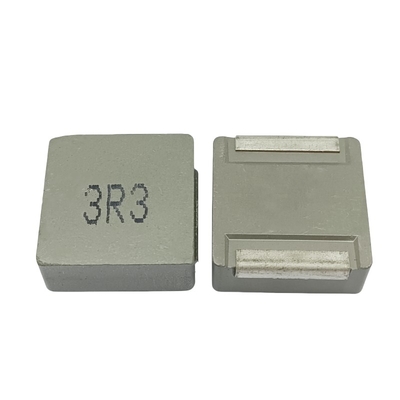

| ZXY1050-3R3M | 3.3 | 10 | 19 | 9.2 | 10.8 |
| ZXY1050-4R7M | 4.7 | 8 | 16 | 13.6 | 15 |
| ZXY1050-5R6M | 5.6 | 7.5 | 15 | 18.4 | 20 |
| ZXY1050-6R8M | 6.8 | 6.5 | 13 | 19.6 | 22 |
| ZXY1050-8R2M | 8.2 | 6 | 12 | 21.9 | 25 |
| ZXY1050-100M | 10 | 5.5 | 11 | 23.5 | 30 |
| ZXY1050-150M | 15 | 4.5 | 9 | 48 | 55 |
| ZXY1050-220M | 22 | 4 | 7 | 58 | 66 |
| ZXY1050-330M | 33 | 3 | 6 | 89 | 105 |
| ZXY1050-470M | 47 | 3 | 5.5 | 124 | 145 |
| ZXY1050-680M | 68 | 1.5 | 3 | 171 | 190 |
| ZXY1050-101M | 100 | 1 | 2 | 268 | 290 |
|
