| ブランド名: | ZXY |
| モデル番号: | ZXY-ETD59 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |

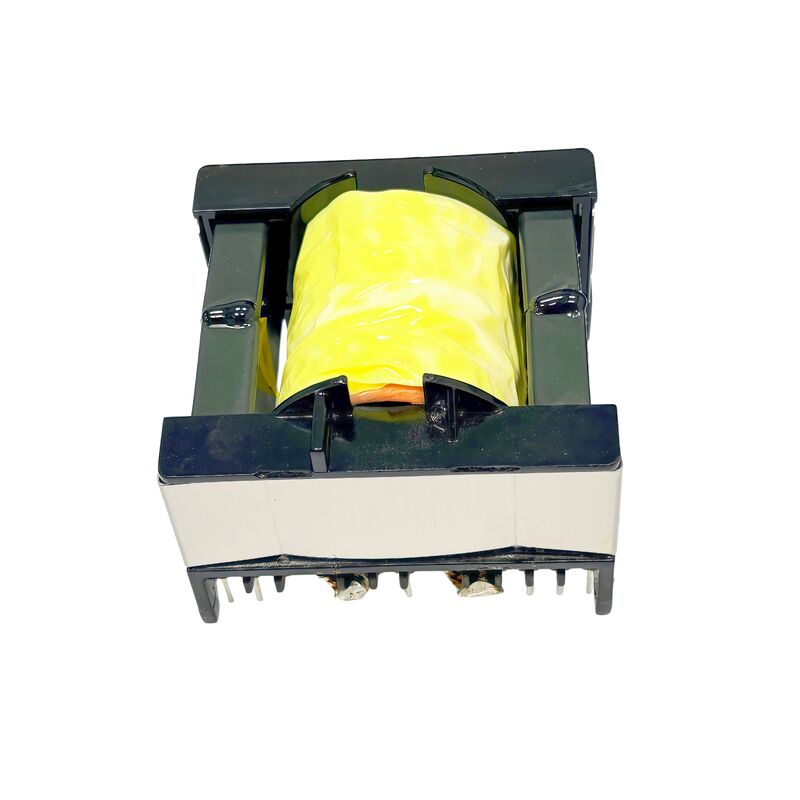

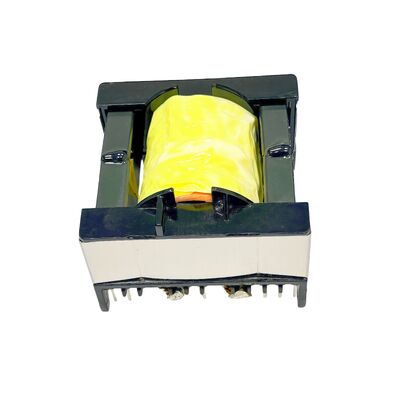

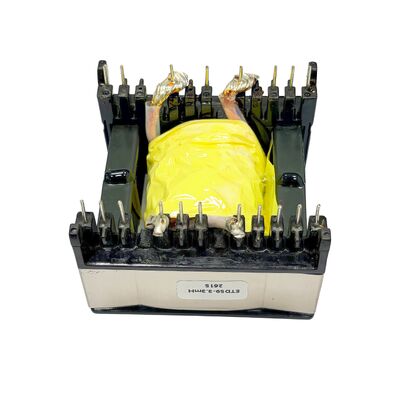

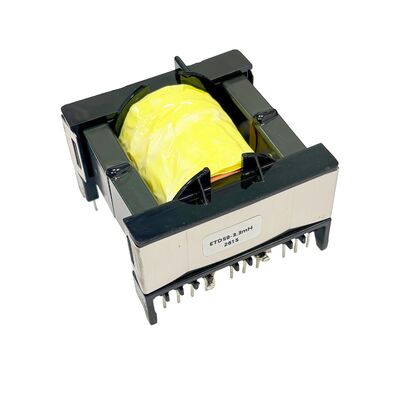

ETD59 高周波トランスフォーマー LED照明用PCB電気トランスフォーマー
1製品説明
ETD59高周波トランスフォーマーは,LED照明ドライバーの電源のために特別に設計されており,高性能マンガン亜鉛フェライトコアを使用しています.20kHzから500kHzの幅広い作業周波数帯をサポートする95%以上のエネルギー変換効率と極低のコア損失を備えた.特にPCBピン直接溶接装置用に設計され,コンパクトな構造,高電源密度,信頼性の高い隔熱強度このトランスフォーマーは, -40 °Cから+125 °Cまでの動作温度に耐えることができ,要求事項を満たすために厳格な包括的な電気試験を受けています.カスタマイズされた巻き込みパラメータをサポートします,ピンレイアウト,およびパッケージングソリューション. kath@zxycoil.comに連絡してください あなたのパラメータをカスタマイズします! 安定したバッチ品質と短いサンプル配送時間,ジキシアンユアンコア磁気部品,グローバル・スール・オーダーに使用できる
2性能特性
| ポイント | 仕様 | 特徴と適用に関する注釈 |
| 製品モデル | ETD59 高周波PCBマウントトランスフォーマー | LED照明ドライバー用電源向け |
| 基本材料 | Mn-Zn ソフトフェライトコア | 高周波操作下での低コア損失,幅広い温度範囲で安定した磁気透気性 |
| 動作周波数範囲 | 20kHz 500kHz | メインストリーム LLC,前方および後方Flyback LEDドライバー回路トポロジーと完全に互換性 |
| 定数出力 | 400W 2000W | 高功率LED洪水灯,路灯,高湾灯,産業用照明ドライバーに最適 |
| 電力変換効率 | ≥95% | ドライバーの電源の熱設計を大幅に簡素化 |
| マウントタイプ | PCB 穿孔ピンマウント | ドライバPCBに直接溶接可能,コンパクトな足跡,自動SMT組装と完全に互換性 |
| 動作温度範囲 | -40°Cから+125°C | 極端な屋外高温/低温照明環境で安定して信頼性の高い性能を提供します |
| ダイエレクトリック 抵抗電圧 | ≥3000VAC | 主要および二次巻き込みの間の完全な電磁隔離は,屋外LED照明機器の安全な操作を保証します |
| カスタマイズサポート | 完全にカスタマイズ可能 | 柔軟なLEDドライバ設計への適応,カスタム巻き回り,ピンレイアウト,インダクタンス値,巻き構造をサポート |
| 準拠基準 | RoHS に準拠する | 照明製品の国境を越えた輸出のためのすべての世界的な環境保護要件を満たす |
| パワー密度 | 高い | 効率的に LED ドライバーの電源の総容量を,伝統的なライン周波数トランスフォーマーと比較して削減 |
|
|
