| ブランド名: | ZXY |
| モデル番号: | ZXY-ER2828 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |

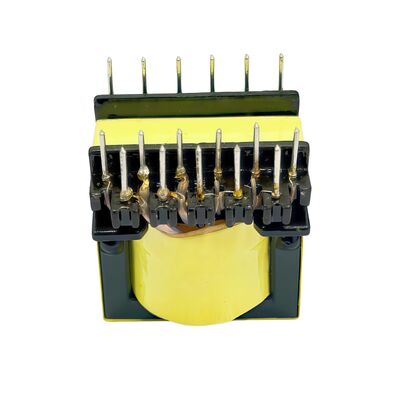

ZXY ER2828 フライバック電源トランスは、高電力密度アプリケーション向けに設計されています。細長い ER タイプの磁気コアとフラットまたはリーズ線巻線構造を特徴とするこのトランスは、高周波での表皮効果損失と漏れインダクタンスを効果的に最小限に抑えます。コンパクトなフォームファクタで数十から数百ワットを処理できるため、スイッチング電源、産業用電源、LEDドライバなど、入力と出力の電気的絶縁を必要とするDC-DC変換アプリケーションに最適です。
| 特徴 | 説明/性能 |
|---|---|
| コアの種類 | ER2828 フェライト コア (通常は PC40 または同等品) |
| トポロジー | フライバック（絶縁型DC-DCコンバータ） |
| パワーレンジ | 30W - 150W (動作周波数と設計による) |
| 動作周波数 | 60kHz ～ 200kHz (標準範囲) |
| 入力電圧範囲 | 広範囲、例えば 36V ～ 72V DC (テレコム) または 85V ～ 265V AC (オフライン) |
| 出力絶縁 | 高絶縁：一次側と二次側の間で 3000VAC ～ 4000VAC |
| 漏れインダクタンス | <3% (サンドイッチ/インターリーブ巻き技術による) |
| 複数の出力機能 | 3 ～ 4 個の絶縁出力巻線をサポート |
| コア形状の利点 | 拡張されたボビンウィンドウにより巻線レイアウトと放熱性が向上 |
| 標準的な効率 | 80% - 87% (設計、周波数、負荷による) |
| 温度範囲 | -30°C ～ +85°C (適切な材料を使用した場合はそれ以上) |
| 安全基準 | IEC/UL60950 または 62368 (沿面距離/空間距離) に準拠 |
| 主な用途 | 産業用補助電源、通信用DC-DC、LEDドライバー、バッテリー充電器、太陽光発電オプティマイザー |
|
|
