| ブランド名: | ZXY |
| モデル番号: | zxy |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |

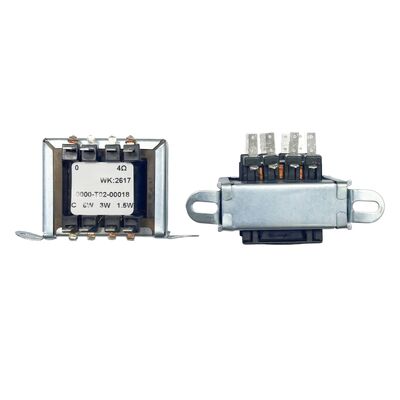

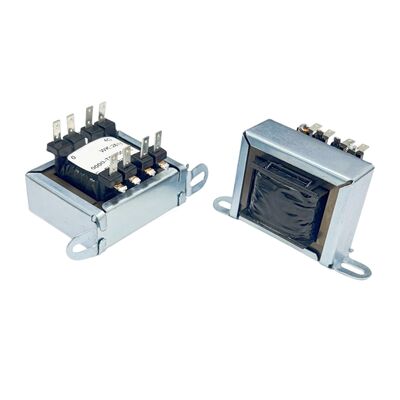

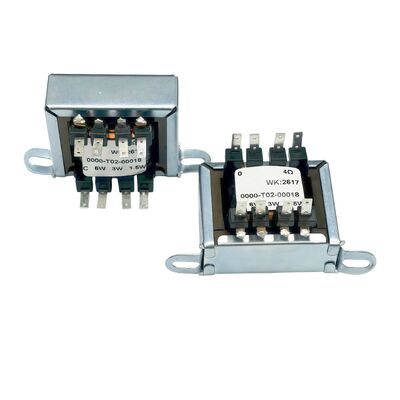

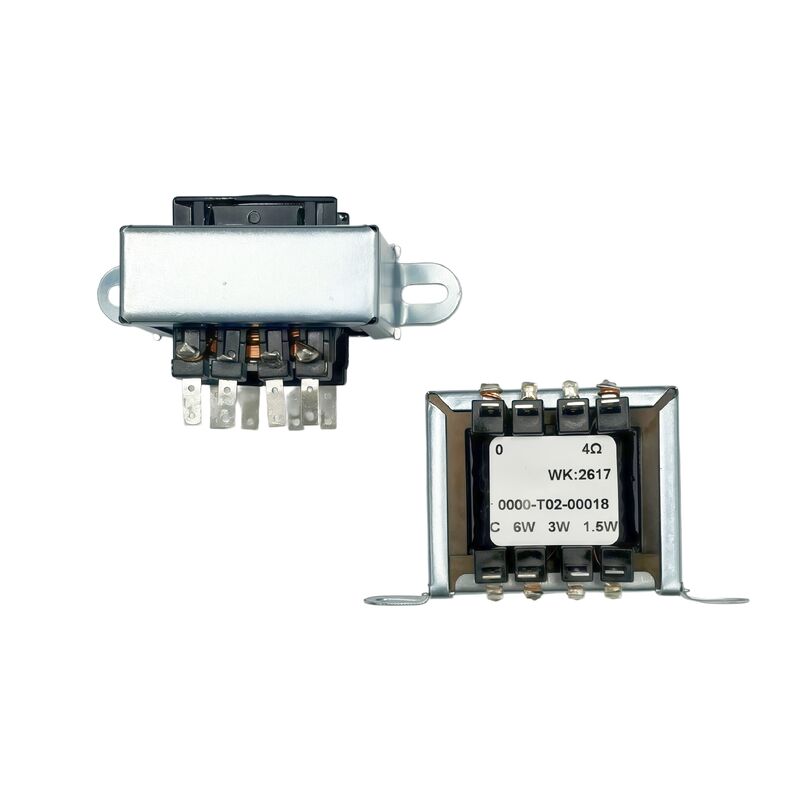

オーディオ・ライン・トランスフォーマー 6W 3W 1.5W シャーシ 設置 スピーカー用 溶接ワイヤリング
1製品説明
ジキシアンユアンの最新製品であるオーディオライントランスフォーマー (6W/3W/1.5W) は,スピーカーシステムに設置するために特別に設計された受動インピーダンスのマッチングコンポーネントです.適正な定位電力を選択できます (1.5W,3W,または6W) を異なるスピーカーとマッチし,効率的な信号伝送を保証し,アンプを不正な負荷阻害から保護する.設置にはシャシの設置が必要です (螺栓やブレーキを使用), その後,インプット/アウトプット端末に主線と二次線を溶接し,アンプとスピーカーとの間にトランスフォーマーを接続します.正確な極度とタップの配置を観察しながらこの設定は,通常,マルチタップオーディオ配送システム (70V/100Vラインなど) や古き良きチューブアンプで使用されます.音量制御と複数のスピーカー間のインペデンスブリッジの柔軟性必要なものがあれば kath@zxycoil.com に連絡してください. 私たちは技術的なサポートを提供するために最善を尽くします.
応用例:
壁に何十台ものスピーカーを設置する必要があります 壁に何台ものスピーカーを設置する必要がありますしかし,アンプとスピーカーの間の距離は数百メートルかもしれません..
問題:
通常の電源増幅器 (4〜16 Ωの固定インピーダンスを有する) に直接接続すると,長距離送信中に大きな損失が発生します.低インピーダンスのスピーカーを同時に動かすことはできません (全インピーダンスは低すぎます)増幅器を燃やして)
解決策:
電源増幅器は100V高電圧信号 (常電圧電源増幅器) を出力する.
スピーカーに6W/3W/1.5Wのトランスフォーマーを設置します
実際の配線:
トランスフォーマーの入口端 (高電圧側) を天井にある100V主線に溶接する.
トランスフォーマーの出力端末 (低抵抗側,4 Ω/8 Ωなど) をホーンに接続する.
エリア内の必要な音量に応じて電源タップを選択します:浴室では背景音のみが必要で,1.5Wのギアを選択します.ホールでは少し騒がしく,3Wまたは6Wのギアを選択する必要があります.
効果:数十台のスピーカーは,互いに干渉することなく,同じラインで並列接続されており,長距離伝播中に有意な衰弱はありません.
2性能特性
| パラメータ | 6Wバージョン | 3Wバージョン | 1.5Wバージョン |
| 定位電力の容量 | 6 ワット | 3ワット | 1.5ワット |
| 主要阻力 | 高 (70V / 100V ラインに適しています) | 中高 | 中高 |
| 副阻力 | 低 (例えば4Ω) | 低値 (例えば4Ω) | 低値 (例えば4Ω) |
| 周波数応答 | 80Hz 15kHz (±1dB) | 80Hz 15kHz (±1dB) | 100Hz 15kHz (±1dB) |
| 挿入損失 | ≤1.0 dB | ≤ 0.8 dB | ≤0.5 dB |
| 主要タップ選択 | 電力調整のための複数のタップ | 電力調整のための複数のタップ | 固定または選択可能 |
| 設置方法 | シャーシ/パネルのマウント (スクリューホール) | シャーシ/パネルのマウント | シャーシ/パネルのマウント |
| ターミナルタイプ | 溶接ピン/溶接ラグ | 溶接ピン/溶接ラグ | 溶接ピン/溶接ラグ |
| 基本材料 | 粒型シリコン鋼 | 粒型シリコン鋼 | 粒型シリコン鋼 |
| 断熱抵抗 | > 100 MΩ 500V DC で | > 100 MΩ 500V DC で | > 100 MΩ 500V DC で |
| 介電力強度 | 1500V AC (原発からコア) | 1500V AC | 1500V AC |
| 動作温度 | -20°Cから+85°C | -20°Cから+85°C | -20°Cから+85°C |
| 典型的な応用 | 高功率スピーカー,長距離配送 | 中等功率天井スピーカー | 低音量バックグラウンドスピーカー |
| 物理 的 に 装着 する | 支架または底板で固定 | 支架または底板で固定 | 小柄の支架やクリップ |
|
