ZXY3529 10K:600 オーム音声トランスフォーマー高精度阻抗専門音声機器のための電磁隔離とマッチング

ブランド名:	ZXY
モデル番号:	ZXY3529
MOQ:	交渉可能
価格:	交渉可能
パッケージの詳細:	カートン

起源の場所:

シンセン広東省

RoHS、ISO9001、CE

ハイライト:

10K:600オームオーディオトランス

高精度オーディオトランス

ガルバニック絶縁インピーダンス整合変圧器

製品説明

ZXY3529 10K:600オームオーディオトランス

ZXY3529は、プロフェッショナルオーディオシステムにおいて、完璧なインピーダンスマッチングと完全なガルバニック絶縁を実現するために設計された、精密に設計された10K:600オームオーディオトランスです。10,000オームと標準の600オームラインレベルインピーダンスの間で変換することにより、真空管プリアンプ、ミキシングコンソール、放送機器などの重要な機器間の最適な信号伝送を保証します。完全にシールドされた構造により、グラウンドループハムと電磁干渉（EMI）を積極的に排除し、広い、フラットな周波数特性と非常に低い歪みを維持します。

主な特徴

正確なインピーダンスマッチング: プロフェッショナルオーディオ機器間の効率的な信号伝送のための、厳密に調整された10,000 Ω:600 Ωの巻数比
低歪み: 20Hz〜20kHzの範囲で、全高調波歪みが0.5％未満の線形応答を維持
デュアルノイズアイソレーション: 90dBを超える信号対雑音比を持つ3層電磁シールド構造
工業グレードの耐久性: -40°C〜+85°Cの動作範囲で、MIL-STD-202G振動試験規格に適合
多機能回路への適合: 並列および直列フィード回路設計をサポートし、真空管およびトランジスタデバイスと互換性があります

性能特性

機能カテゴリ	仕様/説明
コア電気仕様	インピーダンス比: 10,000 Ω : 600 Ω 周波数特性: ±1 dB、50 Hz - 15 kHz (1 kHz参照) 挿入損失: 通常 1 kHzで< 0.8 dB 一次インダクタンス: ≥ 40 H (1 kHz、1V)
信号の完全性	歪み (THD): 1 kHz、定格レベルで< 0.3% 同相信号除去比 (CMRR): > 60 dB レベル処理: +20 dBu (標準)
構造と信頼性	コア: 高透磁率シリコン鋼、真空含浸シールド: 三層静電、磁気、および外側缶端子: 金メッキはんだラグ動作温度: -25°C〜+85°C
主な用途	プロフェッショナルオーディオ: 真空管マイクロホンプリアンプ出力、DIボックス、ミキシングコンソールI/O 放送/電気通信: ラインレベル絶縁とインピーダンスマッチングハイエンド＆DIYオーディオ: ヴィンテージギアの修復、カスタムオーディオインターフェース設計
規格とコンプライアンス	IEC 60096、MIL-T-27性能規格に適合するように設計絶縁耐圧: > 1 kV RMS (一次から二次およびコア)

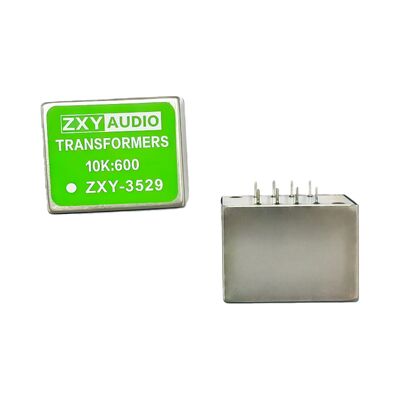

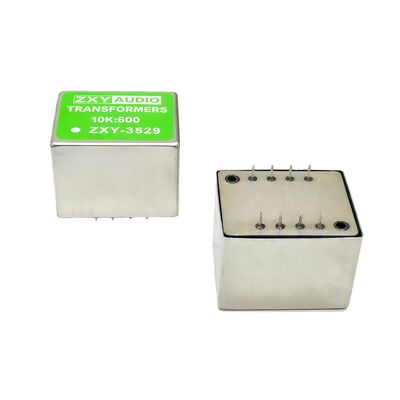

製品画像
