| ブランド名: | ZXY |
| モデル番号: | T9*5*3 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |

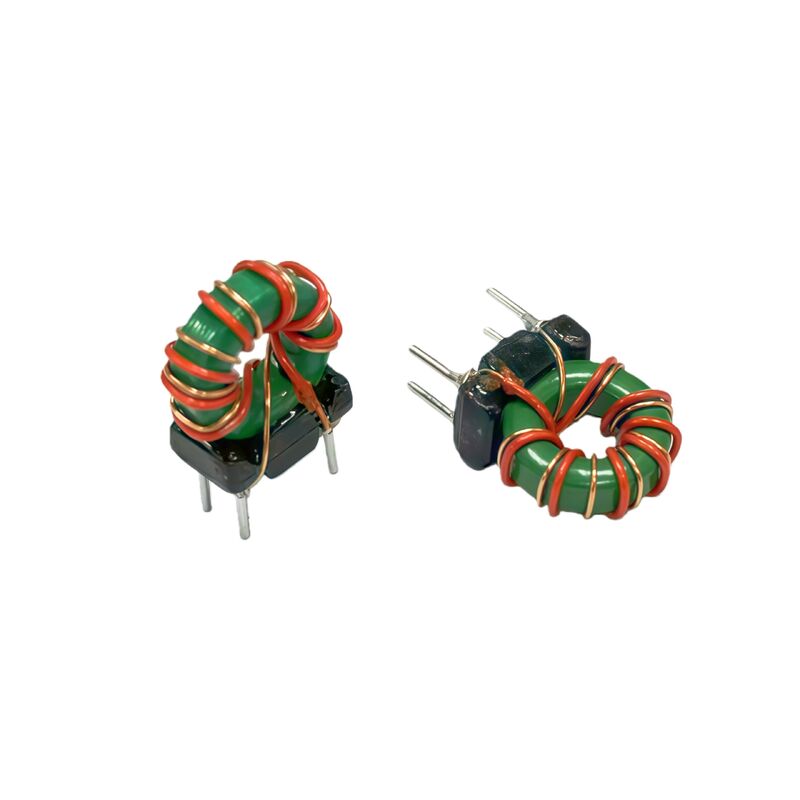

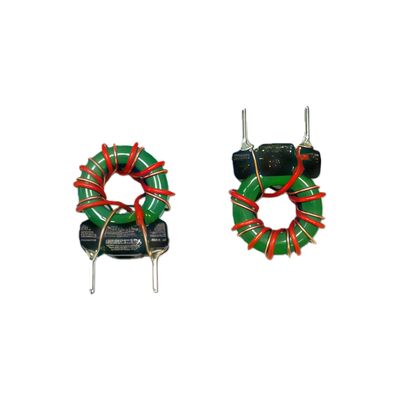

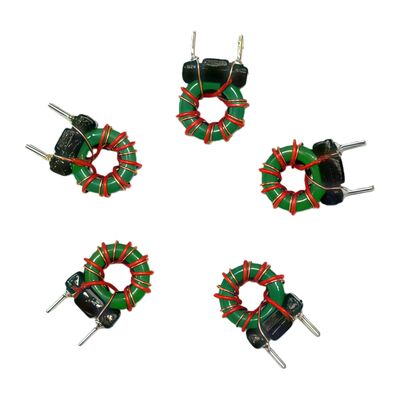

T9 * 5 * 3 中等磁気ダブルワイヤローリング 200UH磁気リングインダクタ エネルギー貯蔵フィルター
1製品説明
このコンポーネントのプロの紹介文です
T9×5×3 中等磁気双線回転200μHトロイドインデューターはコンパクトで中周波スイッチモードの電源アプリケーションにおけるエネルギー貯蔵とフィルタリングのために設計された高効率の電源部品Mn-Znフェライトコア (μi ≈ 1250) で構築され,優れた磁気結合と低いコア損失を提供し,Buck,Boost,またはBuck-BoostトポロジーのようなDC-DCコンバーターに適しています.二重ワイヤリングの配置は,現在の処理能力を向上させる200μH の誘導率で,出力電流を効果的に平ら化し,波動を最小限に抑え,スイッチサイクル中にエネルギーを貯蔵します.低電源から中電源のシステムにおける安定かつ効率的な電源供給を確保する.
1エネルギー貯蔵機能
動作原理:スイッチモードの電源 (バック回路やブースト回路など) では,スイッチトランジスタがオンになると,電流がインダクタを通ります.電力は磁気エネルギーに変換され,磁気リングの磁場に貯蔵されます.■スイッチチューブが切れたとき,インダクターは電荷の連続性を維持するために磁気エネルギーを放出します.
機能:回路の"エネルギーバッファープール"として,効率的なDC-DC変換を達成するための鍵である負荷に継続的かつスムーズにエネルギーを供給することを保証します.
2フィルタリング機能 (フラットウェーブ)
動作原理: "電流変化を阻害する"誘導性の特性を利用することで,スイッチによって生成される高周波パルスする電流 (リップル) に対して高インパデンスが形成される.* * 流の過渡を抑制し,出力DC電流をよりスムーズにする.
機能:出力電流の波動とノイズを大幅に削減し,電源の品質を改善し,次の精密回路にクリーンな電力を供給します.
3構造によってもたらされた機能の強化
二重線並列巻き:この構造は,物理的に緊密に結合した2つの巻きを達成するだけでなく,2つの主要な利点をもたらします.
電流容量を増やす.並列に2本のワイヤーは,1本のワイヤよりも大きな飽和電流を運ぶことができる.
高周波損失を減らす: 線の表面面積と横断面面積の比率を最適化することで,高周波での皮膚効果損失は効果的に減少し,効率が向上します.
このコンポーネントは磁気環を介してエネルギーを貯蔵します 誘導特性を使って電流を平滑させ 双線構造で性能を最適化します効率的で低波動の電源変換と供給を少量で達成する.
2性能特性
| カテゴリー | パラメーター / 機能 | 典型的な仕様/説明 |
| 基本仕様 | コアタイプ | トロイド (リング) |
| 基本材料 | Mn-Znフェライト ("中等磁性"), μi ≈ 1250 | |
| 基本の次元 | Ø9.0mm (OD) × Ø5.0mm (ID) × 3.0mm (H) | |
| 電気性能 | 誘導力 (L) | ローリングごとに200μH (±20%または指定) |
| DC抵抗 (DCR) | 低値 (例えば,巻き方あたり<0.5 Ω) 双線巻きは,巻きが並行しているときに有効なDCRを減少させる. | |
| 飽和電流 (Isat) | 核心材料/サイズによって定義される. 中程度のレベル,低中等電源アプリケーションに適している (例えば,数百mAから~2A範囲). | |
| 定数電流 (IRMS) | 温度制限は Isatより低い | |
| 自動共鳴周波数 (SRF) | 高さ (MHzの10倍) は,コンパクトな巻き込みと低い寄生容量による. | |
| ワイリング & 建設 | 巻き込みスタイル | 二重線,並列傷 (双面線) |
| ワイヤの種類 | エナメルされた銅線 | |
| 結合 | 密度の高い磁気結合 巻き込み間 (コップリング係数 k ≈ 0.95+) | |
| アプリケーション 向け 機能 | 主要機能 | エネルギー貯蔵と電力フィルタリング スイッチモード電源 (SMPS) で |
| 最適周波数帯域 | 中周波SMPS (例えば50kHzから500kHz). | |
| 主要 な 益 1 | 低核損失 動作頻度で,効率が向上します. | |
| 主要 な 益 2 | 低放射性EMI 磁気経路が閉ざされたため | |
| 重要な 益 3 | 高電流容量と低AC損失 双線並行巻きから | |
| 典型的な用途 | バック,ブースト,バック・ブースト変換器の出力フィルター/エネルギー貯蔵誘導器;低功率LEDドライバ;DC-DC電源モジュール | |
| 信頼性 | 動作温度 | -40°Cから+85°C (または+125°C,材料のグレードによって異なります) |
| 断熱装置 | ワイヤエナミルは ターン間隔隔を備えています |
