| ブランド名: | ZXY |
| モデル番号: | zxy-eq40 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |

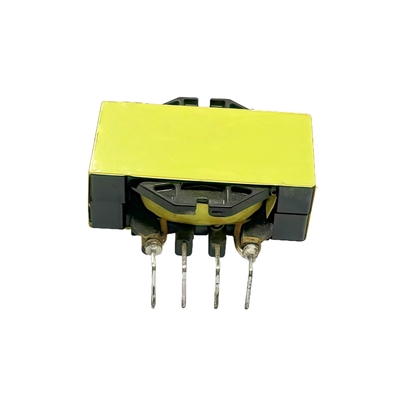

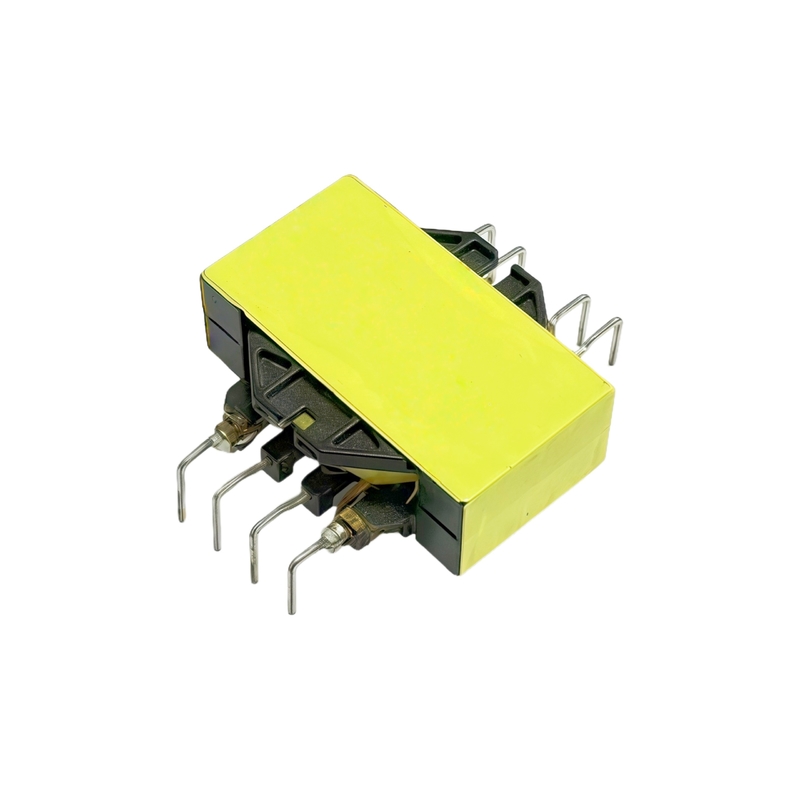

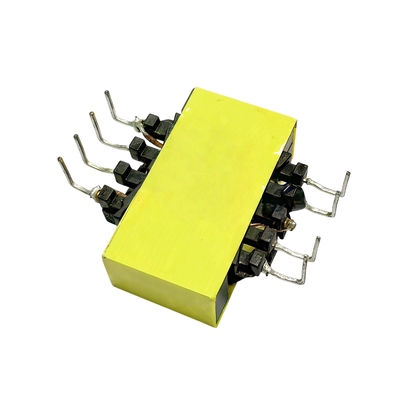

高効率のEQ40高周波トランスフォーマーは,LEDスイッチモード電源 (SMPS) 向けに特別に設計された重要な部品です.EQ40フェライトコアを使用し,高い周波数で動作し,高性能密度と熱によるエネルギー損失を最小限に抑える安定した性能を提供する コンパクトで信頼性のある エネルギー効率の高い LED ドライバの設計を可能にします商業用照明や産業用システムから高照明LED配列まで,あらゆる用途に不可欠です電力供給ユニットの全体的なサイズと熱排出量を大幅に削減します
1効率的なエネルギー伝送と変換 (コア電気エネルギー機能)
損失を減らす:高周波フェライトEQ40磁性コアが使用され,極低のコア損失で10kHzから数百kHzまでの高周波スイッチ周波数に最適化されている.銅の損失を減らすためにリーズワイヤのような複数の鎖巻きを組み合わせることでエネルギー変換効率が90%以上 (90%~95%など) に向上し,エネルギー浪費と熱発生を大幅に削減できます.
電力密度の向上: 高周波は,同じ電力を送るために,より小さな磁気コアとより少ない銅線を使用することを可能にします.トランスフォーマー自身と電源全体のサイズを大幅に削減電力供給の小型化と軽量化を実現する.
2重要な安全隔離 (保護機能)
電気隔離: トランスフォーマーの物理構造は,入力側 (通常,高電圧交流電流に接続される主電流) と出力側 (次電流,電流) を完全に隔離します.LEDビーズに接続されている)これは,LEDライトボディに触ると電気ショックを受けないようにし,個人の安全を確保します.
干渉の抑制:この隔離は,入力電源グリッドの急上昇やピークなどの干渉ノイズを精密LED負荷端に伝送することを効果的に防ぐことができます.また,電源内のスイッチ騒音が電源網を汚染するのを防ぐこともできますシステムの電磁互換性を向上させる.
3. 電圧変換と調整 (電圧マッチング機能)
電圧削減機能:LEDチップは通常,低電圧直流 (例えば12V,24V,36V) を必要とする.トランスフォーマーが正確に直線された高圧直流バス電圧を,LED負荷によって必要な安全な電圧レベルに,次元のコイルと回転比を通して低下させる.
恒常駆動:バックエンド回路と連携して,LEDに恒常電流または恒常電圧出力を供給し,入力電圧変動の影響を受けずに安定した明るさを保証します.LEDの寿命も延長します.
4サーキット・トポロジー関数の実装 (システムレベル関数)
EQ40 トランスフォーマーは,以下のような用途に使用される.
フライバックトポロジー:シンプルな構造,低コスト,<100WのLEDドライバー電源に非常に適しています.トランスフォーマーは同時にエネルギー貯蔵と伝送機能を達成します.
前向きトポロジー:高効率で,通常は高功率LED照明システムで100W以上で使用される.
| 特徴カテゴリー | 性能特性 | 記述と利益 |
| 基本的効率性 | 高周波の動作 | 数十から数百kHzの範囲で動作するために最適化され,磁気部品の大きさを大幅に削減できます. |
| 低コア損失 | EQ40フェライトコア材料は,ヒステレシスと高周波の渦巻き電流損失を最小限に抑え,熱発生を削減し,全体的な効率を改善します. | |
| 低銅 損失 | 適正な巻き込み技術 (例えばリッツ線) を利用し,皮膚と近接効果の損失を軽減し,効率をさらに高めます. | |
| 熱性能 | 高効率評価 | 変換効率は通常> 90% (例えば90%~95%) を達成し,直接的にエネルギー無駄と熱消耗を減少させる. |
| 熱量 足跡 の 減少 | 低損失は,電源内で発生する熱量が少なくなり,長期的な信頼性が向上し,熱管理が簡素化します. | |
| パワー密度とサイズ | コンパクトな形状因子 | 高周波操作により,より小さなコアサイズとより少ない巻き込みで同じ電力を転送することができ,はるかに小さなトランスフォーマーになります. |
| 高電力密度 | 非常にコンパクトで軽量なLEDドライバソリューションの設計が可能で,空間が限られた照明装置に統合するのに最適です. | |
| 電気性能 | 絶妙 な 隔離 | 主要 (高電圧AC) と二次 (低電圧DC) 側間の信頼性の高い電磁隔離を提供し,ユーザーの安全を確保し,安全基準 (UL,CE,IEC) を満たしています. |
| 正確な電圧変換 | ターン比は,直線された高電圧直流をLED配列が必要とする正確な低電圧 (例えば,12V,24V,36V) へと低下させるように正確に設計することができる. | |
| 信頼性 と 適用 | 堅固 な 建築 | LED照明システムの長寿期間の期待に応え,高い信頼性と安定した性能のために設計されています. |
| 幅広い用途 | LED照明は,商業用や産業用灯具から高電力屋外や庭園用照明まで,一般的に50Wから150Wの電力範囲に適しています. |
|
