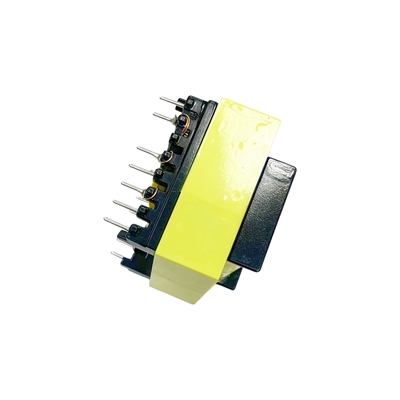

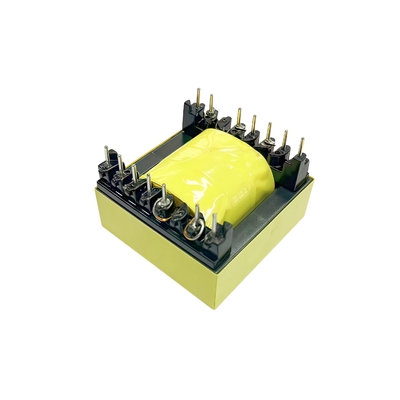

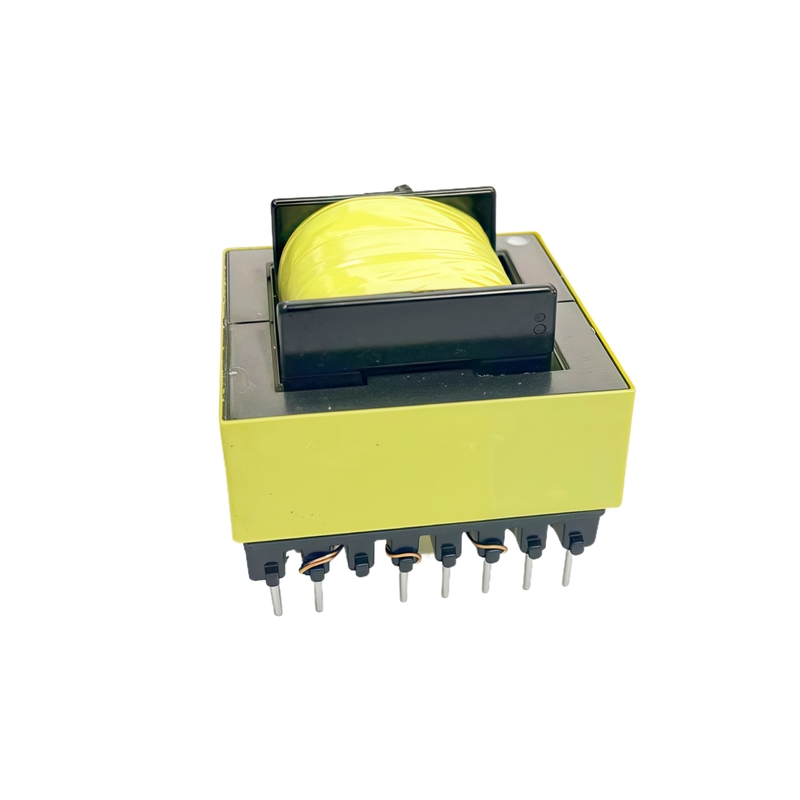

E42/21/15 水平コア フレームは、高周波スイッチング電源トランス用に設計されたコア コンポーネントです。その「水平」構造は磁気コアを水平に配置し、全体の高さを効果的に削減し、超薄型でコンパクトなデバイスのレイアウトを容易にします。高温難燃性材料 (PBT、PET など) から精密射出成形されたこのフレームは、優れた絶縁強度、機械的剛性、およびはんだ熱衝撃に対する耐性を実現します。広々とした巻線スロットと適切に設計されたピン間隔 (例: 15mm) を特徴としており、沿面距離と電気的クリアランスに関する厳しい安全基準 (例: UL、CE) を満たしながら、複数ストランドの平行巻線または三重絶縁ワイヤの自動操作を容易にします。このため、高周波電力変換装置の電力密度と信頼性を向上させるための理想的な選択肢となります。
E42/21/15 高周波トランスは、E42/21/15 フェライト コアを中心に構築された重要な電力磁気コンポーネントです。その主な機能は、安全な電気絶縁を提供しながら、効率的な電気エネルギーの変換と伝送を実現することです。主な機能は次のとおりです。
エネルギー伝送と電力変換: これがその中心機能です。高周波スイッチング電源 (SMPS など) では、電磁誘導を利用して入力 DC または AC 電力を高周波交流磁界を介して出力側に効率的に伝送し、必要な電圧および電流レベルに変換します。その設計により、数十から数百ワットの範囲の電力定格に対応できます。
1. 電圧変換: 一次巻線と二次巻線の巻数比を変更することで、トランスは出力電圧を昇圧、降圧、または絶縁して、下流の回路または負荷の特定の電圧要件を満たすことができます。
2. 電気的絶縁: 入力 (一次) 回路と出力 (二次) 回路の間に堅牢な電気絶縁バリアを確立します。この重要な安全機能は次のとおりです。
DC 電位結合を防止し、入力と出力間の独立したグランド電位を確保します。
コモンモード干渉を抑制し、システムの電磁適合性 (EMC) 性能を強化します。
3. インピーダンス整合: 特定の用途 (通信や RF 電源回路など) では、変圧器を使用して信号源と負荷の間のインピーダンス整合を実現し、最大の電力伝送を保証します。
4. 複数巻線出力: 単一の E42/21/15 トランスは複数の二次巻線を統合し、1 つの入力から仕様の異なる複数の絶縁出力電圧を同時に生成できます。たとえば、システム内の制御回路、ドライバ回路、主負荷に +12V、+5V、および -5V の電源を供給できます。
5. コモンモード干渉抑制 (オプション): シールド巻線または特殊な巻線技術を組み込むことにより、高周波コモンモードノイズを効果的に抑制し、グリッド汚染と外部放射を低減します。
代表的な応用分野:
E42/21/15 高周波トランスは、その優れた高周波特性と電力処理能力により、以下の分野で広く使用されています。
-- スイッチング モード電源 (SMPS): サーバー電源、産業用電源、通信電源。
-- 新しいエネルギー分野: 太陽光発電インバータおよびエネルギー貯蔵システム (ESS) 用の DC-DC コンバータ。
-- ハイエンド家電: 高出力アダプター、充電ステーション、LED ドライバー電源。
-- 産業用機器: 周波数変換器、モータードライブ、溶接装置。
要約すると、E42/21/15 高周波トランスは、現代のパワーエレクトロニクス デバイスにおいて、効率的、安全、コンパクトな電力変換と管理を実現するための機能的な基礎として機能します。
| 機能カテゴリ | 性能特性 | 説明/代表値 |
| コアと材質 | コアの種類 | E42/21/15 フェライト コア (例: PC40、PC44、PC95 材料グレード) |
| 主要な特性 | 高い飽和磁束密度 (Bs)、高周波での低い電力損失、高いキュリー温度。 | |
| 電気的性能 | 動作周波数 | 10kHz～500kHz以上(一般的な SMPS 範囲に最適化: 50 kHz ～ 250 kHz) |
| 電力処理能力 | 約100W～500W(トポロジ、冷却、設計に大きく依存します) | |
| 変換率 | 一次 (Np) と二次 (Ns) の巻数比 (Vp/Vs = Np/Ns) に基づいてカスタマイズ可能。 | |
| 絶縁電圧 | ハイポットテスト:一次側と二次側の間で 3 ～ 4 kV AC (最小)。強化絶縁要件を満たします。 | |
| 漏れインダクタンス | 非常に低い(効率的な電力伝達とスイッチング スパイクの低減を実現するために最小限に抑えられるように設計および巻かれています)。 | |
| 巻線静電容量 | EMIを最小限に抑えて管理するために、巻線技術（インターリーブなど）を通じて制御されます。 | |
| 熱性能 | 動作温度 | -25℃～+125℃(周囲温度。ディレーティングによりコア温度がこれを超える可能性があります)。 |
| 熱管理 | ボビンとコアの優れた熱伝導率は、PCB/環境への熱放散に役立ちます。 | |
| 信頼性と安全性 | 規格への準拠 | を満たすように設計されていますUL/IEC 60950-1またはUL/IEC 62368-1安全基準。 |
| 可燃性評価 | ボビンは通常次のように作られます。UL 94 V-0定格難燃性材料（例：PBT、PET）。 | |
| 工事 | 適切な量を確保するように設計されています沿面距離と空間距離安全のための距離。 | |
| 機械的および物理的 | 取り付けスタイル | 横型（横型ボビン）PCB への薄型実装用。 |
| ピンの種類 | スルーホール (DIP) はんだ付け用の標準またはカスタムのピン構成。 | |
| 堅牢性 | ウェーブはんだ付け温度や自動組立に耐える堅牢な機械構造。 | |
| アプリケーション固有の | 主な用途 | スイッチモード電源 (SMPS)、DC-DC コンバータ、インバータ、太陽光発電システム、産業用電源。 |
| トポロジの適合性 | フォワード、フライバック、プッシュプル、ハーフブリッジ、フルブリッジ コンバータ。 |
|
