| ブランド名: | ZXY |
| モデル番号: | ZXY-EE10 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |

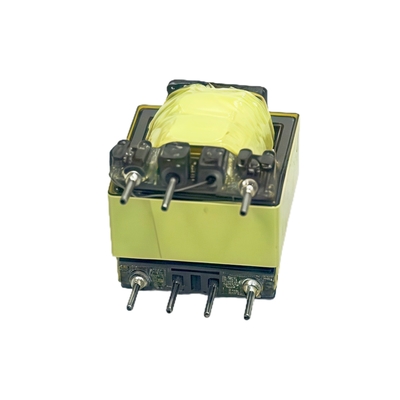

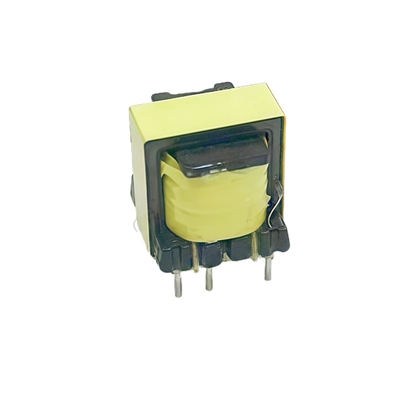

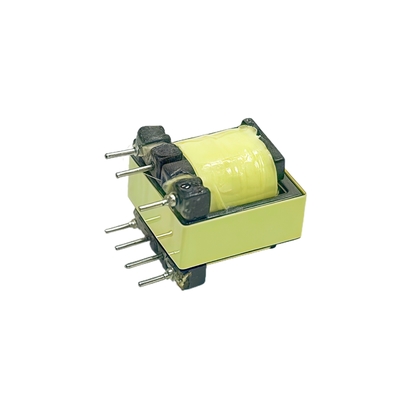

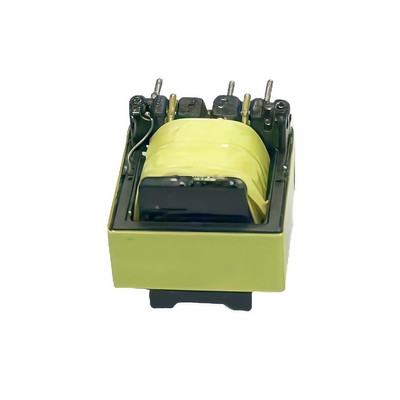

これは,LEDドライバとマイクロスイッチング電源のために特別に設計された EE10モデル垂直高周波トランスフォーマーです. フライバック回路トポロジーを採用します.高周波で効率的に動作できる電気磁気誘導原理による電圧変換を実現し,LEDチップを駆動するために必要な低入力電圧を高出力電圧に増加させる. Its compact vertical structure particularly saves circuit board space and is a key component for achieving high-voltage power supply and safe isolation in miniaturized and high-efficiency electronic devices.
基本的な特徴の分析
-EE10: 磁気コアの仕様と寸法を指す.磁気コアは非常にコンパクトで小型化設計に適しています.
-垂直:トランスフォーマーコイルが磁気コアに巻き込まれて回路板に垂直に立っていることを指します.これは"水平"とは反対で,ボード面積を効果的に減らすことができます.
-高周波: 10KHzから数百KHzの周波数で切り替えるために特別に設計されたこれは,効率を向上させ,現代のスイッチング電源のサイズを削減するための鍵です.
ミニ フライバック トランスフォーマー:その動作原理 (フライバックタイプ) と小型化物理特性を指定します.フライバック・トポロジーの構造はシンプルで,低電力隔離電源に非常に適しています.
-高電圧: 主な機能は,連続で接続された複数のLEDチップを駆動するのに十分な高電圧を生成することです.
-LED: LED照明製品の駆動電源モジュールで使用される主なアプリケーション領域を明らかにしました.
| 特徴カテゴリー | 特徴 | 記述 |
| コア & 建設 | 核型と材料 | EE10フェライトコア 高通透性と低損失を 高周波で提供します |
| ボビンスタイル | 垂直 (垂直) 固定ピン配置.水平PCBスペースを節約する. | |
| 孤立 | 安全のために,主要および二次巻き込みの間の強化された隔離を提供します. | |
| 電気パラメータ | トポロジー | フライバックコンバーター操作用に特別に設計された. |
| 動作頻度 | 高周波スイッチに最適化され,通常は50kHzから150kHzの範囲です. | |
| 主要誘導力 (Lp) | 必要な電源伝送と動作モード (DCM/CCM) に設定された特定の臨界値 (例えば1.2mH ±10%) | |
| ターン比 (Np:Ns) | 固定比 (例えば1:10) で,推定出力電圧範囲と反射電圧を決定する. | |
| 機能性 | 入力電圧 (V)中) | 通常は12VDC入力 (例えば電池または前調節器からの) に設計されている. |
| 出力電圧 (V)外へ) | 矯正後,高電圧,低電流DC出力 (例えば数百ボルト) を生成することができる. | |
| パワーランキング | 低出力,通常最大出力3W~5Wまで. | |
| 効率性 | 特殊な電源範囲に合わせて最適化されたコア材料と巻き込み設計により高効率である. | |
| 適用と使用 | 主要用途 | 低電圧源から連続接続されたLEDの文字列を駆動するためのLEDドライバ回路. |
| 鍵の使い方注 | 一般的な部品ではありません 電気パラメータは 特定のコントローラICと回路に合わせて 設計されています | |
| 準拠性 | 国際安全基準 (UL,IECなど) に準拠して設計・製造できる. |
|
|
