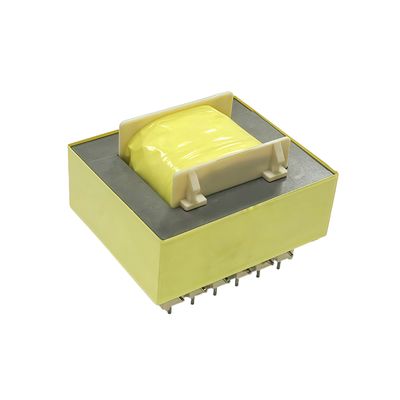

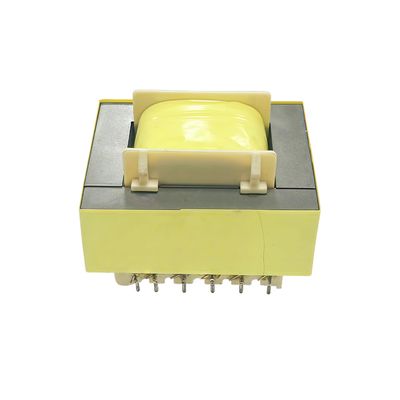

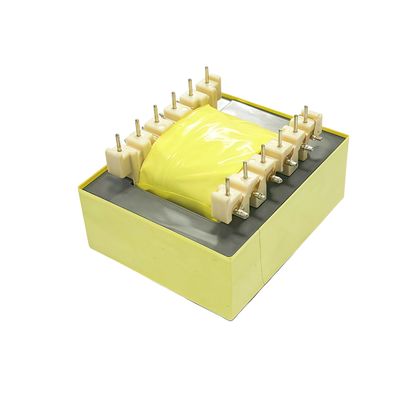

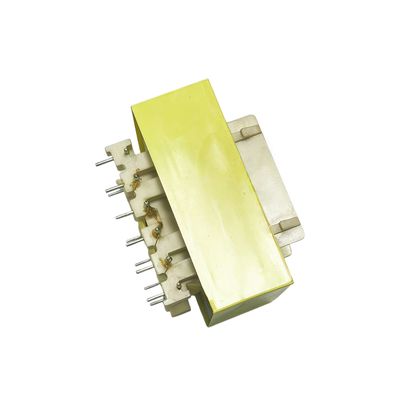

このPCB水平マウント水平EI57電源トランスは、スイッチモード電源（SMPS）用に特別に設計された効率的な結合トランスです。そのコアは、優れた磁気特性と高い飽和磁束密度を持つ、クラシックなEI-57ケイ素鋼板を採用しています。水平構造設計により、PCBボードにしっかりと取り付けられ、直接はんだ付けできるため、機器内の垂直スペースを大幅に節約でき、高さ制限のあるコンパクトなスイッチモード電源ソリューションでの使用に非常に適しています。
結合型トランスとして、主に回路内のエネルギー伝送、電気的絶縁、および電圧変換において重要な役割を果たし、電源の安定性と安全性を効果的に確保します。このトランスは、低損失、低漏れインダクタンス、および高結合効率という特性で慎重に設計されており、電源の全体的な変換効率と電力密度を大幅に向上させることができます。高性能で高信頼性のAC-DCまたはDC-DC電源モジュールを開発する際に、エンジニアにとって理想的な選択肢です。
PCB水平EI57電源トランスの5つの主要機能：
1. エネルギー伝送と電力変換
これはその最も基本的な機能です。トランスは、一次側スイッチングトランジスタ（MOSFETなど）によって生成された高周波パルスエネルギーを、電磁誘導の原理を通じて二次側に効率的に伝送し、それによって必要なDC電力出力（12V / 5V / 24Vなど）を実現します。EI-57鉄心とコイル設計は、高周波スイッチングモード向けに最適化されており、効率的なエネルギー変換を実現しています。
2. 電気的絶縁
結合トランスとして、エネルギー伝送を実現しながら、一次側（高電圧側）と二次側（低電圧側）回路の間に堅牢な電気的絶縁バリアを確立します。これにより、高電圧が低電圧端に侵入するのを効果的に防ぎ、システムの安全性と耐干渉能力を大幅に向上させ、バックエンド負荷とオペレーターの安全性を保護し、ULやCEなどの安全規制に準拠した重要なコンポーネントです。
3. 電圧変換
一次コイルと二次コイルの巻数比を変更することにより、トランスは昇圧または降圧機能を柔軟に実現し、スイッチング電源に必要な出力電圧を提供します。設計者は、さまざまな入出力仕様に基づいて巻線スキームをカスタマイズでき、高い適応性を備えています。
4. インピーダンス整合の実装
トランスは、回路の等価インピーダンスを変更できます。合理的な巻数比を設計することにより、二次側の負荷インピーダンスを一次側に「反映」させ、電源スイッチングデバイスの最適な動作特性に合わせ、負荷への最大電力伝送を確保し、反射エネルギーによる損失を削減し、システムの効率と安定性を向上させます。
5. コアのリセットとエネルギーのリセット
フォワードスイッチング電源トポロジーでは、トランスは磁気コアの飽和を防ぐために、すべての動作サイクルで磁気リセットを行う必要があります。トランスの設計（可能な予約リセット巻線を含む、またはその磁気回路特性を利用する）は、磁束エネルギーを安全に解放するための経路を提供し、各スイッチングサイクル中にトランスが確実に初期状態に戻ることができるようにし、電源の継続的かつ安定した動作の基盤となります。
| 水平EI57電源トランスの特徴カテゴリ | 具体的な特性 | 説明/典型的な値 | メリット/意味合い |
| 機械的 | 取り付けスタイル | 水平（薄型）PCBマウント | 垂直スペースを節約し、コンパクトでフラットな電源設計を可能にします。 |
| コアタイプとサイズ | EI-57ラミネーション | 電力処理、コスト、および入手可能性のバランスの取れた標準化されたサイズを提供します。 | |
| 終端 | PCBピン | プリント回路基板への直接はんだ付け用に設計されており、自動組み立てを可能にします。 | |
| 絶縁クラス | 機能絶縁（通常は強化または基本） | 安全性とノイズ低減のために、一次側と二次側の間に必要な電気的分離を提供します。 | |
| 電気的 - 一般 | 動作周波数 | 20kHz - 250kHz+（例：フライバック、フォワードコンバータ用） | 高周波スイッチング動作用に設計されており、より小型の磁気部品を可能にします。 |
| 一次インダクタンス（Lp） | 設計で指定された値（例：1.5mH ±10％） | フライバックトポロジーにおけるトランスのエネルギー貯蔵容量を決定する重要なパラメータです。 | |
| 結合タイプ | 結合（ガルバニック絶縁） | 電気的絶縁を維持しながら、回路間で電力と信号を転送します。 | |
| 電気的 - 絶縁 | 絶縁耐圧 | Hi-Potテスト：一次側と二次側の間で〜3kV AC（1〜2秒） | 信頼性と安全性を確保し、ユーザーと下流回路を高電圧から保護します。 |
| 絶縁抵抗 | >100 MΩ（例：500VDCテスト） | 絶縁材料と構造の品質を示します。 | |
| 電気的 - 損失 | 巻線抵抗 | 低DCR（DCRpri & DCRsec指定、例：<1Ω) | 銅（I²R）損失を最小限に抑え、全体的な効率と熱性能を向上させます。 |
| コア損失 | 高周波動作向けに最適化 | コア内のヒステリシス損失と渦電流損失を削減し、より高い効率を実現します。 | |
| 漏れインダクタンス | 設計と巻線技術によって最小化 | スイッチング素子での電圧スパイクを削減し、エネルギー伝送効率を向上させ、EMIを低減します。 | |
| 熱的 | 動作温度 | クラスA（105°C）またはクラスB（130°C） | 一般的な電源環境の温度範囲内での信頼性の高い動作。 |
| 温度上昇 | 全負荷時の低ΔT（例：<40°C) | 良好な効率と熱管理を示し、長期的な信頼性に貢献します。 | |
| 信頼性と規格 | 規制への準拠 | UL / CE / IEC規格（例：IEC 61558、UL 506）に適合するように設計 | コンポーネントが国際的な安全および性能基準を満たしていることを確認します。 |
| 難燃性定格 | コアとボビンの材料はUL94 V-0定格 | 火炎の伝播を防ぎ、最終製品の安全性を高めます。 |
|
|
