| ブランド名: | ZXY |
| モデル番号: | ZXY-EI28 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |

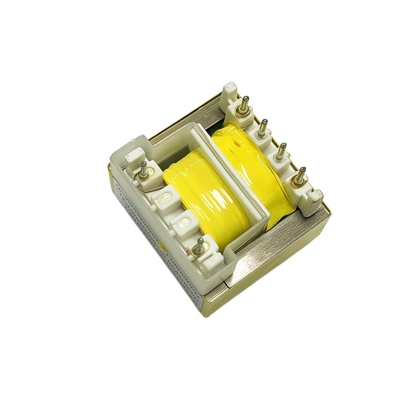

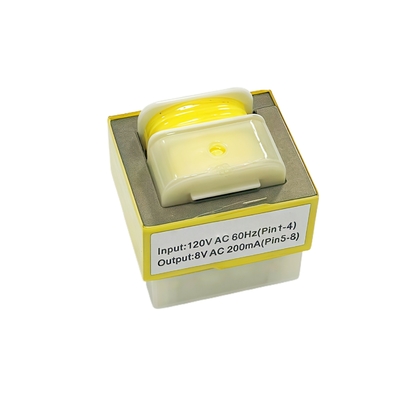

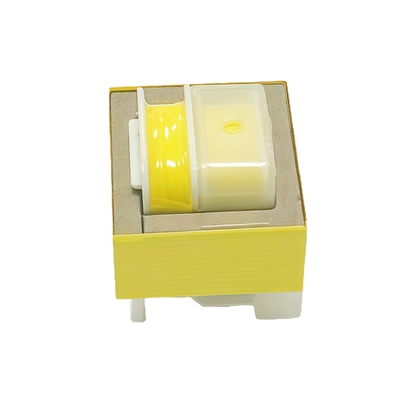

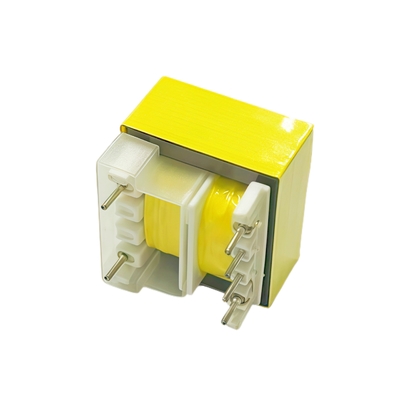

このEI28低周波電源トランスは、古典的なEI型ケイ素鋼コア構造を採用し、金属シールドシェルを備えており、電磁干渉を効果的に抑制し、安定した動作を保証します。一次巻線は、標準的な北米の120V AC 60Hzの主電源入力をサポートしており、電圧を8V ACに安全に降圧し、最大200mAのDC出力能力を提供できます。堅牢な構造、高効率、安全な絶縁という利点があり、低電力デバイス、回路基板、またはさまざまな電子製品の低電圧電源として非常に適しています。
1. **安全で信頼性が高く、絶縁および保護**
電圧変換に物理的な電磁誘導の原理を使用し、入力（一次）回路と出力（二次）回路間の完全な電気的絶縁を実現しています。これは、出力端が危険な主電源に直接接続されていないことを意味し、感電のリスクを効果的に防止し、バックエンド回路と機器の安全保護を提供できます。
2. **金属シェル、強力な耐干渉能力**
専用の金属ケースを装備しており、衝突による損傷を防ぐ堅牢な機械的保護を提供するだけでなく、電磁シールドにおいて優れた役割を果たします。トランス自体の磁場が外部回路に与える干渉を効果的に抑制し、外部ノイズの影響を遮断し、機器の動作の安定性を向上させます。
3. **古典的なEI型鉄心、効率とコストのバランス**
従来のEI-28仕様のケイ素鋼板鉄心を積層して作られています。ケイ素鋼板は、高い磁気透過性と低い損失という特徴があり、50/60Hzの電源周波数で高いエネルギー変換効率を保証します。EI28は、性能と製造コストのバランスが取れた業界標準サイズであり、高い汎用性と容易な設置と固定が可能です。
4. **明確な定格電力、低電力デバイス向けに特別設計**
出力仕様は8V AC/200mAで、計算された定格電力は**1.6ワット（VA）**です。この設計により、マイクロコントローラー開発ボード（Arduino）、小型オーディオプリアンプ、LEDストリップ、低電力センサーへの電力供給、または他の回路の補助電源としてなど、低電力シナリオに非常に適しています。
5. **プラグアンドプレイ、標準主電源に対応**
一次巻線は、標準的な北米およびその他の地域の**120V AC 60Hz**の電源に直接接続するように設計されており、追加の変換や複雑な設定は必要ありません。箱から出してすぐに使用できるため、安全な低電圧AC電源を簡単かつ迅速に取得でき、ユーザーの開発とアプリケーションプロセスを簡素化します。
| 機能カテゴリ | 仕様 / 説明 |
| モデルとタイプ | EI28積層電源トランス |
| 入力電圧 | 120V AC |
| 入力周波数 | 50/60 Hz |
| 出力電圧 | 8V AC (RMS) |
| 出力電流 | 200mA (最大連続) |
| 定格電力 | 1.6 VA (ボルトアンペア) |
| コア材料 | 高級ケイ素鋼積層板（EI型） |
| 絶縁 | 一次巻線と二次巻線間の強化絶縁。 |
| ケース | 機械的保護、放熱、EMIシールド用の標準金属ケース（ケーシング）。 |
| 効率 | このクラスでは高効率（低周波、積層コア設計の典型）。 |
| レギュレーション | 良好な負荷レギュレーション（200mAまでの負荷変動下でも出力電圧は比較的安定しています）。 |
| 取り付け | 通常、容易な設置のために金属ケースに標準的な取り付けタブまたはブラケットが含まれています。 |
| アプリケーション | 低電力電源、バッテリー充電器、オーディオ回路、愛好家プロジェクト、および汎用降圧トランスとして。 |
| 安全規格 | 一般的な国際電気安全規格に準拠（具体的な規格はメーカーによって異なります）。 |
| 動作温度 | クラスA（105℃）またはクラスB（130℃）絶縁システム、定格負荷での連続運転に適しています。 |
|
|
