| ブランド名: | ZXY |
| モデル番号: | ZXY-ED8 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |

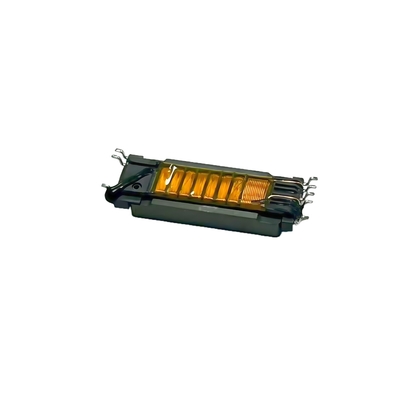

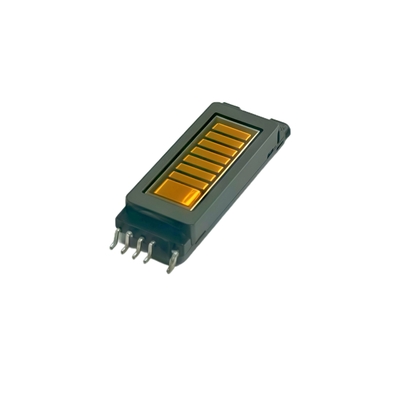

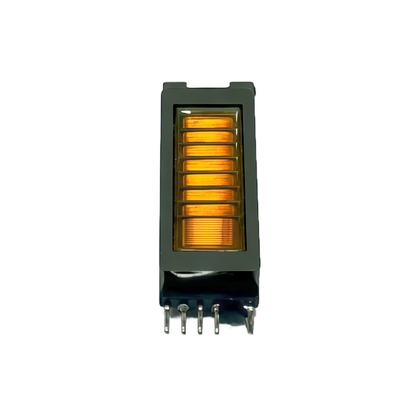

ED8 * 16 は、表面実装 (SMD) 技術を採用し、シールドカバーが付属する 600 Ω: 600 Ω オーディオ絶縁トランスです。 コンパクトな ED 型磁心構造により、コモンモードノイズを効果的に抑制し、グランドループ干渉を排除しながら、高品質な 1:1 信号伝送を実現します。 通信機器、プロフェッショナルオーディオインターフェース、産業用オートメーションシステムなどで広く使用され、信号の絶縁と忠実度を達成します。
**主な機能分析:**
*ED8 * 16: トランスで使用される磁心のタイプとサイズ (通常約 8x8x6mm) を指し、その物理的なサイズといくつかの電気的特性を決定します。
*SMD: 表面実装技術で、自動化された生産に適しており、回路基板のスペースを節約します。
*シールド: 金属シールドカバーは、電磁干渉 (EMI) を効果的に防ぎ、信号の純度を確保できます。
*オーディオ絶縁トランス: その主な機能は、磁気結合を介して信号を伝送し、電気的絶縁を実現し、グランド回路を遮断することです。
*600:600 1:1: 入力インピーダンスと出力インピーダンスはどちらも 600 オームで、電圧変換比は 1:1 です。これは、信号電圧を増幅または減衰させないことを意味します。 主に絶縁とインピーダンス整合に使用されます。
| 特徴 | 仕様 / 説明 | 備考 / 利点 |
| モデルシリーズ | ED8*16 | コンパクトな SMD フォームファクタファミリー。 |
| タイプ | オーディオ絶縁トランス | 入力と出力間のガルバニック絶縁を提供します。 |
| インピーダンス比 | 600Ω : 600Ω | 標準的なオーディオラインレベルのインピーダンス整合に最適です。 |
| 巻数比 | 1:1 | 出力電圧は入力電圧に等しい (損失を無視)。 |
| インダクタンス (一次) | 1.2H、2H、または 3H (標準) | 希望する低周波応答に基づいて選択します。 H が高いほど、ローエンドの損失が少なくなります。 |
| シールド | 統合磁気シールド | EMI/RFI ノイズの抑制とクロストークの防止に優れています。 |
| 取り付けタイプ | 表面実装 (SMD/SMT) | 自動 PCB アセンブリ用に設計されており、スペースとコストを節約します。 |
| 周波数特性 | 通常 ~300Hz - 100kHz (特定のモデルと負荷によって異なります) | 最小限の歪みでオーディオ帯域全体をカバーします。 |
| 主な機能 | グランドループの排除、DC のブロック、コモンモードノイズの除去。 | ハム、バズを解決し、電圧過渡現象から機器を保護します。 |
| 一般的な用途 | 民生用オーディオ、プロフェッショナルオーディオ機器、通信システム、DAQ、産業用制御。 | クリーンなオーディオ信号の絶縁が必要な場所で使用されます。 |
| 主な利点 | 小型パッケージで高いコスト効率と信頼性。 | 民生レベルの製造コストでプロフェッショナルグレードの絶縁を提供します。 |
|
|
