| ブランド名: | ZXY |
| モデル番号: | ZXY-EI66 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | Carton |
| 支払条件: | T/T |

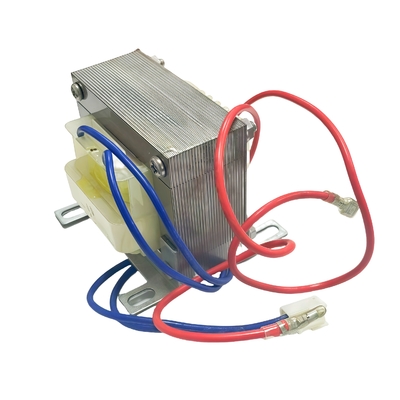

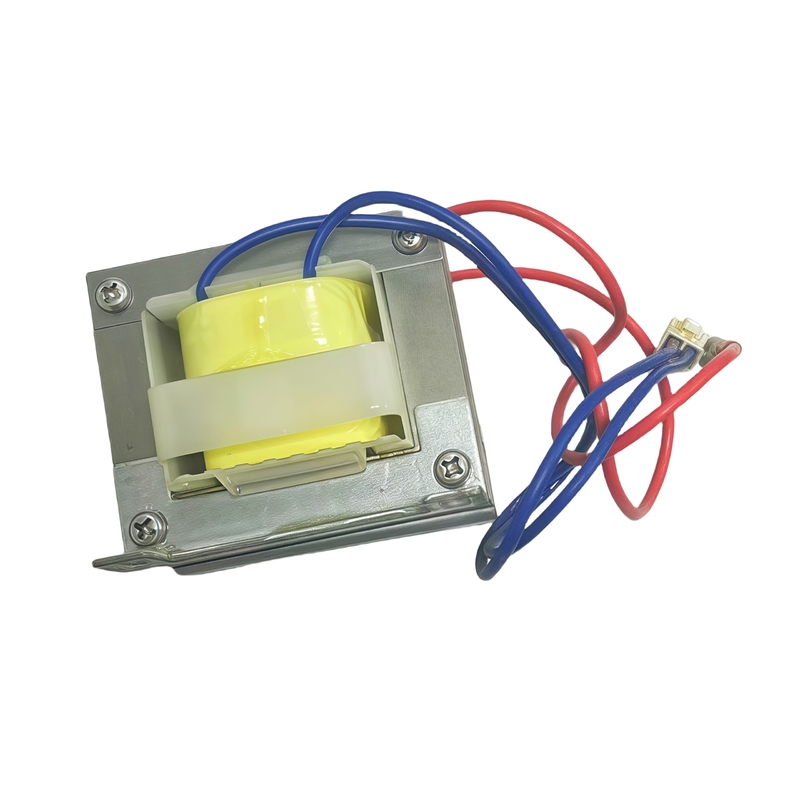

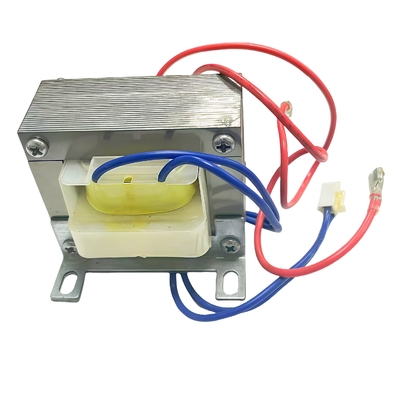

EI66電源トランスは、低電力電子機器用途で一般的に使用される、コンパクトで費用対効果の高い積層トランスです。「EI」という名称は、渦電流損失を低減するE字型とI字型の鉄心積層を積み重ねたことに由来し、「66」はコアの概算幅が66mmであることを示しています。これらのトランスは通常、5VAから50VAの電力定格で50/60Hzの周波数で動作し、絶縁または昇圧/降圧機能を必要とする回路に信頼性の高い電圧変換を提供します。その堅牢な構造は、エナメル銅巻線とニス含浸コアを特徴とし、ノイズを低減します。EI66トランスは、シンプルな設計、高い効率（通常85％〜92％）、および容易な製造性により、電源アダプター、オーディオ機器、制御システム、および小型家電製品で広く使用されています。適切な選択には、入力/出力電圧、負荷電流、レギュレーション、および温度上昇仕様を考慮する必要があります。
以下は、カスタマイズされたEI66低周波電源トランス/スクエアインバーター電源トランスの3つの主な特徴です:
高効率と低損失
最適化されたEI-66積層ケイ素鋼コアは、渦電流損失とヒステリシス損失を最小限に抑え、85％〜93％の効率を達成します。これは、低周波（50Hz/60Hz）動作下でも同様です。
堅牢な方形波互換性
非正弦波（方形波）インバーター負荷に対応するように特別に設計されており、飽和することなく、過酷な電力条件下でも安定した電圧出力を保証します。柔軟なカスタマイズ
入力/出力電圧、マルチタップ巻線、シールド層（EMI抑制）
、および過酷な環境（例：産業用/UPS用途）向けのポッティング構造など、テーラーメイド設計をサポートします。2. 性能特性特徴
| コア材料 | 低ヒステリシスおよび渦電流損失のための高品質ケイ素鋼（EI-66積層）。 |
| 周波数範囲 | 50Hz/60Hz低周波動作に最適化（インバーター用途に適しています）。 |
| 電力定格 | 設計要件に応じて、10VAから100VA（標準）までカスタマイズ可能。 |
| 入力/出力電圧 | AC/ACまたはAC/DC変換用のテーラーメイド巻線（例：110V/220V入力、6V-48V出力）。 |
| 効率 | 85％〜93％（負荷と設計によって異なります）、無負荷損失が少ない。 |
| 絶縁 | 安全コンプライアンスのための強化絶縁（最大4kV耐電圧）。 |
| 熱性能 | クラスB/F絶縁、全負荷で75℃以下の温度上昇定格。 |
| 構造 | 真空含浸巻線、耐湿性/耐薬品性のためのエポキシコーティング。 |
| ノイズレベル | タイトなコア積層による低振動および可聴ノイズ（ |
| <40dB）。 | カスタムオプション- 複数の二次タップ |
| - シールド巻線（EMI低減） | - ポッティングまたはカプセル化設計。 |
| コンプライアンス | |
| UL/IEC/EN61558規格に適合（オプションの認証）。 | |
| 用途 | インバーター、UPSシステム、産業用制御、再生可能エネルギーシステム。 |
| 3. その他の推奨製品 | 4. 会社概要 |
|
|
