| ブランド名: | ZXY |
| モデル番号: | ZXY-CTK-38 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | t/t |

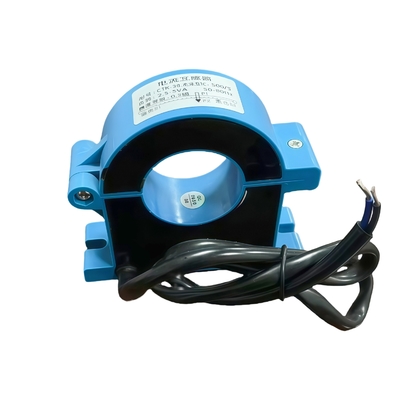

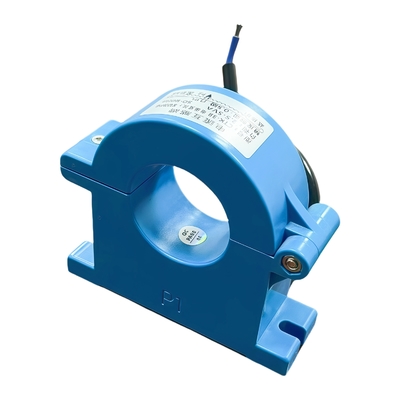

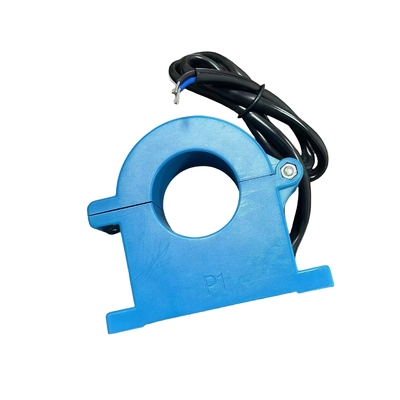

CTK-38 2.5-5VA は、電力系統の監視と保護のために特別に設計された三相円形コイル構造の分割鉄心変流器です。 この製品は、革新的な分割型鉄心構造を採用しており、電源を継続することなく簡単に設置できます。特に改修プロジェクトやスペースが限られた配電盤の用途に適しています。 その円形コイル設計は、さまざまな方向へのケーブル設置に対応でき、機械的ストレスによる測定精度の影響を確実に受けません。 この変流器は、定格容量 2.5-5VA、精度クラス最大 0.5、動作温度範囲 -25℃～+70℃を提供し、優れた耐磁飽和性能と長期安定性を備えています。 産業用配電システム、商業ビルのエネルギー計測、新エネルギー発電の系統連系に広く使用されており、電流測定、エネルギー計測、リレー保護のための信頼性の高いソリューションを提供します。 分割設計、高精度測定、柔軟な設置という特徴により、最新の電力系統監視に最適な選択肢となっています。
機能:
1. 高精度電流変換：高品質のケイ素鋼コアと精密コイル構造を使用し、高電流から二次標準電流（5A/1A）への正確な変換を実現し、精度クラスは最大0.5です。
2. 安全な電気的絶縁：包括的な電気的絶縁保護を提供し、高電圧側を測定回路から効果的に絶縁し、オペレーターと機器の安全を確保します。
3. 柔軟な設置とメンテナンス：独自の円形コイル分割設計により、主回路を切断することなくライブ設置をサポートし、改修プロジェクトや狭いスペースへの設置に特に適しています。
4. インテリジェント監視サポート：オプションのRS485通信インターフェースとModbusプロトコルを設定して、スマートメーターやエネルギー管理システムとシームレスに統合し、リモート監視とデータ分析を可能にします。
5. 信頼性の高い保護機能：電流の変化に迅速に対応し、リレー保護デバイスに正確な信号を提供し、過負荷や短絡などの電力障害を効果的に防止します。
| 特徴 | 仕様 / 説明 |
| タイプ | 三相、分割コア、円形コイル変流器 |
| 定格負荷 | 2.5～5 VA |
| コア構造 | 分割型鉄心、導体を切断せずに簡単に設置できる着脱可能な設計 |
| コイル形状 | 円形コイル構造、多様なケーブル配向に対応 |
| 精度クラス | 通常 0.5 または 1.0 (計量/保護用途) |
| 動作温度 | -25℃～+70℃ (絶縁クラスによってより広い範囲が可能) |
| 絶縁クラス | クラスB (130℃) またはクラスF (155℃) で高い熱安定性 |
| 周波数範囲 | 50/60 Hz (標準電力周波数用途) |
| 機械的強度 | 堅牢な構造、振動や環境ストレスに強い |
| 設置の柔軟性 | 狭いスペースに適しており、DINレールまたはパネル取り付けオプション (モデルによって異なります) |
| コンプライアンス | IEC 61869、ANSI、またはその他の関連規格に適合 (メーカー認証による) |
|
|
