| ブランド名: | ZXY |
| モデル番号: | ZXY-CW4L2-3A-S |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | t/t |

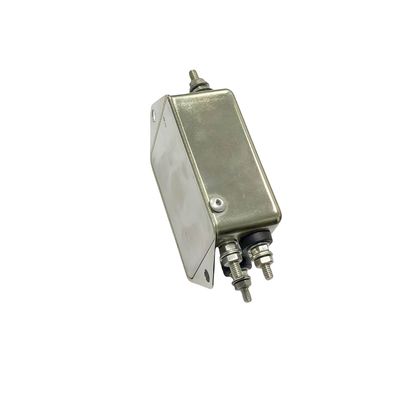

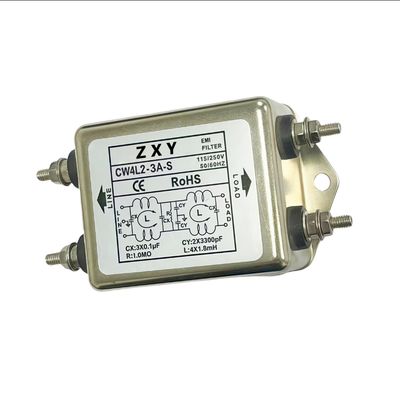

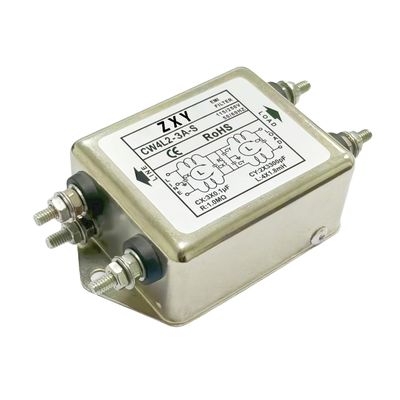

プラグイン単相ACデュアルステージパワーフィルタは、115/250V AC電源ラインの電磁干渉（EMI）および無線周波干渉（RFI）を抑制するように設計された高性能EMIフィルタです。デュアルステージフィルタリングアーキテクチャ（コモンモード+ディファレンシャルモード）を採用し、挿入損失が40dB @ 1MHzを超える高周波ノイズ（150kHz～30MHz）を効果的に減衰させます。UL 1283、EN/IEC 60939、およびRoHS規格に準拠しており、プラグインまたはネジ端子接続を備えたコンパクトで難燃性（UL94 V-0）設計を提供します。産業オートメーション、医療機器、通信、および高感度電子機器に最適で、過酷な環境（-25°C～+85°C）で安定した電力品質を確保し、低漏洩電流（<0.5mA）を維持します。
1. 高効率デュアルステージフィルタリング — コモンモードとディファレンシャルモードの2段階ノイズ抑制、挿入損失 >40dB@1MHz、高周波干渉を効果的にフィルタリングします。
2. 安全で信頼性 — UL/EN/IEC規格に準拠、難燃性ハウジング（UL94 V-0）、漏洩電流 <0.5mA、高感度機器に適しています。
3. コンパクトなプラグアンドプレイ設計 — モジュール式プラグアンドプレイ設計、広い温度範囲での動作（-25°C～85°C）、産業、医療、通信、その他のアプリケーションに適しています。
機能:
1. デュアルステージノイズ抑制
コモンモード+ディファレンシャルモードの2段階フィルタリングアーキテクチャを採用し、高周波電磁干渉（EMI/RFI）を効果的にフィルタリングします。
2. 広帯域干渉保護
150kHz～30MHzのノイズ周波数範囲をカバーし、1MHzで挿入損失>40dBを実現し、電力の純度を確保します。
3. 安全性への準拠
UL 1283およびEN/IEC 60939規格に準拠し、難燃性ハウジング（UL94 V-0）と漏洩電流 <0.5mAを備え、機器と個人の安全を確保します。
4. 安定性と耐環境性
-25°C～85°Cの広い温度範囲をサポートし、過酷な産業および医療環境に適しています。
5. プラグアンドプレイ
モジュール式プラグアンドプレイ設計、ネジ端子との互換性があり、単相ACライン（115/250V）への迅速な展開が可能です。
| パラメータ | 仕様 |
| モデル | CW4L2-3A-S |
| 定格電圧 | 115/250V AC、50/60Hz |
| 定格電流 | 3A（連続） |
| 動作温度 | -25°C～+85°C |
| フィルタステージ | デュアルステージ（コモンモード+ディファレンシャルモード） |
| 挿入損失 | >40dB @ 1MHz（標準） |
| ノイズ減衰 | 高周波EMI/RFI抑制（150kHz～30MHz） |
| 安全規格 | UL 1283、EN 60939、IEC 60939 |
| 漏洩電流 | <0.5mA（標準@ 250V AC） |
| 絶縁耐力 | 1500V AC（入力-出力、1分） |
| 絶縁抵抗 | >100MΩ @ 500V DC |
| ハウジング材質 | 難燃性プラスチック（UL94 V-0） |
| 終端 | プラグイン（クイックコネクト）/ネジ端子オプション |
| 寸法 | コンパクト設計（例：60mm * 45mm * 30mm、モデルによって異なります） |
| コンプライアンス | RoHS、REACH、CEマーク |
| アプリケーション | 産業オートメーション、医療機器、通信、電源、オーディオ/ビデオ |
|
|
