| ブランド名: | ZXY |
| モデル番号: | ZXY-EF12.6 |
| MOQ: | Negotiable |
| 価格: | 交渉可能 |
| パッケージの詳細: | Carton |
| 支払条件: | T/T |

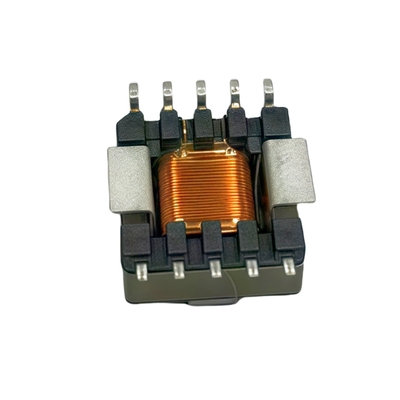

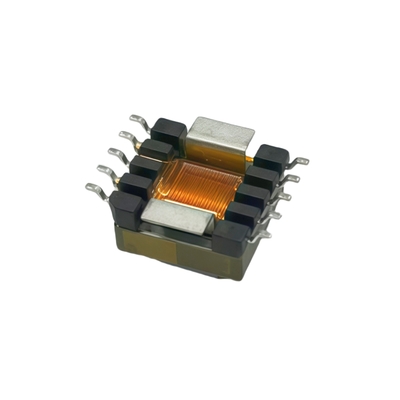

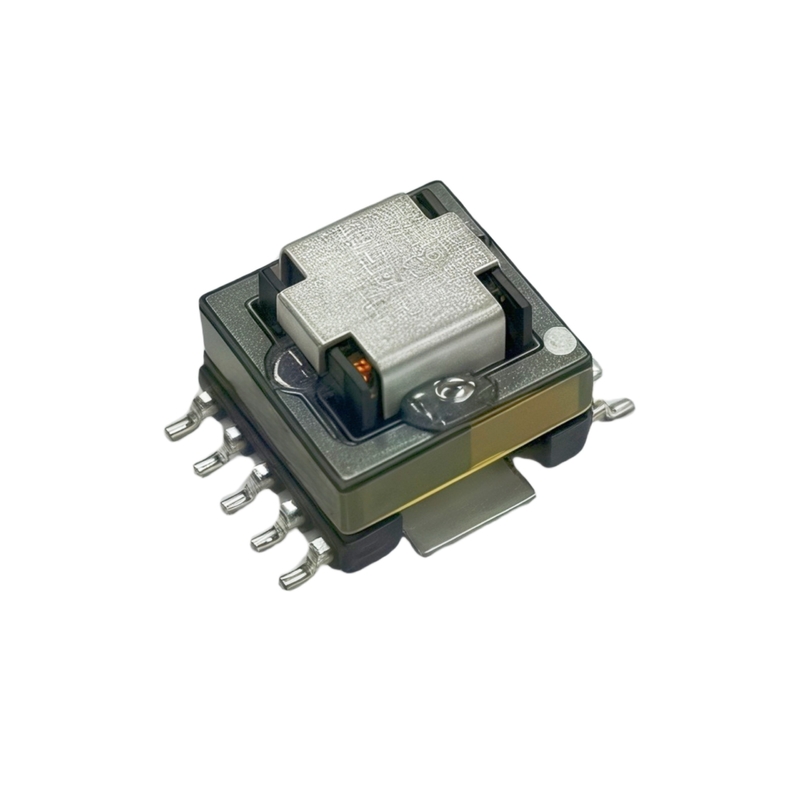

電力供給用のSMD EF12.6高周波電流トランスフォーマー回路板は,電力供給アプリケーションにおけるゲームを変えるソリューションです. コンパクトなSMD (表面マウントデバイス) デザインにより,簡単に組み込めるのです高周波で動作する電路板は 電気機器に適しています効率的に電力を転送し,電力の損失を最小限に抑える電力供給システムの全体的な効率を最大化するために不可欠です.EF12.6のサイズは,性能とサイズのバランスを提供します.要求の高い環境でも安定した電流変換を提供この回路板は 高品質の材料と 先進的な製造技術で設計され 信頼性と長持ちの性能を保証しますスマートフォンやタブレットなどの小型消費電子機器であれ 大規模な産業用電源であれ,SMD EF12.6高周波電流トランスフォーマー回路板は,正確な電流制御と電源変換のための信頼性と効率性の高い選択であることが証明されています.
1小型化と表面マウント設計
コンパクトサイズ: SMDパッケージ,従来のプラグイン電流トランスフォーマーよりもはるかに小さく,高密度PCBレイアウトに適しています.
自動化生産:直接SMT (表面マウント技術) 溶接によって,生産効率を向上させ,労働コストを削減することができます.
2高精度で低誤差
高線性: 定数電流範囲内の出力信号と入力電流との良好な線性関係,典型誤差範囲 ±1%~±3%.
低相差:相位シフトを減らすために最適化された設計,特にAC信号 (電源計量など) に重要.
3. 幅広い操作パラメータ
幅広い電流範囲:通常,ミリアンペア (mA) から数十アンペア (A) の電流検出をサポートする.
幅広い周波数帯域幅:工業用周波数50/60Hzに適しており,一部のモデルはkHzレベルの高周波に対応している (例えば,スイッチング電源アプリケーション).
4低電力消費と高い隔離
消極感知:電磁誘導の原理に依存し,電力を消費しない.
電気隔離: プライマリサイド (測定電流) とセカンドサイド (出力信号) は隔離され,電流の安全を確保するため,抵抗電圧は数kVに達する可能性があります.
5応用シナリオ
電気計測:スマートメーター,エネルギー監視システム
電力管理: スイッチモード電源 (SMPS),インバーター,UPSの電流保護とフィードバック
産業用電子機器:モーター駆動,インバーター,PLC電流検出
消費電子:充電器とアダプターの小型化設計
| パラメータ | 仕様 | 利益 |
| 周波数範囲 | 10kHz 〜 1MHz+ | 高速スイッチ用 (SMPS,インバーター) |
| 現在の格付け | 20Aまで (設定可能) | 中程度の電流から高い電流の負荷に対応する |
| ターン比 | 1:50 / 1:100 (カスタマイズ可能) | 異なるセンサーニーズに対応する柔軟性 |
| 隔離電圧 | 2.5kV (分) | 高電圧回路では安全です |
| 基本材料 | 高通透性フェライト | 低損失,高周波での高効率 |
| マウントタイプ | 表面固定 (SMD) | 空間節約でPCBの組み立てが簡単 |
| オペレーティングテンパー | -40°Cから+125°C | 極端な環境でも信頼性 |
| 精度 | ±1% (典型) | 正確な電流測定 |
| 準拠性 | RoHS,REACH | 環境に優しい |
| 申請 | SMPS,インバーター,ソーラーコンバーター,BMS,工業用 PSU | パワーエレクトロニクス用 |
|
| ブランド名: | ZXY |
| モデル番号: | ZXY-EF12.6 |
| MOQ: | Negotiable |
| 価格: | 交渉可能 |
| パッケージの詳細: | Carton |
| 支払条件: | T/T |
電力供給用のSMD EF12.6高周波電流トランスフォーマー回路板は,電力供給アプリケーションにおけるゲームを変えるソリューションです. コンパクトなSMD (表面マウントデバイス) デザインにより,簡単に組み込めるのです高周波で動作する電路板は 電気機器に適しています効率的に電力を転送し,電力の損失を最小限に抑える電力供給システムの全体的な効率を最大化するために不可欠です.EF12.6のサイズは,性能とサイズのバランスを提供します.要求の高い環境でも安定した電流変換を提供この回路板は 高品質の材料と 先進的な製造技術で設計され 信頼性と長持ちの性能を保証しますスマートフォンやタブレットなどの小型消費電子機器であれ 大規模な産業用電源であれ,SMD EF12.6高周波電流トランスフォーマー回路板は,正確な電流制御と電源変換のための信頼性と効率性の高い選択であることが証明されています.
1小型化と表面マウント設計
コンパクトサイズ: SMDパッケージ,従来のプラグイン電流トランスフォーマーよりもはるかに小さく,高密度PCBレイアウトに適しています.
自動化生産:直接SMT (表面マウント技術) 溶接によって,生産効率を向上させ,労働コストを削減することができます.
2高精度で低誤差
高線性: 定数電流範囲内の出力信号と入力電流との良好な線性関係,典型誤差範囲 ±1%~±3%.
低相差:相位シフトを減らすために最適化された設計,特にAC信号 (電源計量など) に重要.
3. 幅広い操作パラメータ
幅広い電流範囲:通常,ミリアンペア (mA) から数十アンペア (A) の電流検出をサポートする.
幅広い周波数帯域幅:工業用周波数50/60Hzに適しており,一部のモデルはkHzレベルの高周波に対応している (例えば,スイッチング電源アプリケーション).
4低電力消費と高い隔離
消極感知:電磁誘導の原理に依存し,電力を消費しない.
電気隔離: プライマリサイド (測定電流) とセカンドサイド (出力信号) は隔離され,電流の安全を確保するため,抵抗電圧は数kVに達する可能性があります.
5応用シナリオ
電気計測:スマートメーター,エネルギー監視システム
電力管理: スイッチモード電源 (SMPS),インバーター,UPSの電流保護とフィードバック
産業用電子機器:モーター駆動,インバーター,PLC電流検出
消費電子:充電器とアダプターの小型化設計
| パラメータ | 仕様 | 利益 |
| 周波数範囲 | 10kHz 〜 1MHz+ | 高速スイッチ用 (SMPS,インバーター) |
| 現在の格付け | 20Aまで (設定可能) | 中程度の電流から高い電流の負荷に対応する |
| ターン比 | 1:50 / 1:100 (カスタマイズ可能) | 異なるセンサーニーズに対応する柔軟性 |
| 隔離電圧 | 2.5kV (分) | 高電圧回路では安全です |
| 基本材料 | 高通透性フェライト | 低損失,高周波での高効率 |
| マウントタイプ | 表面固定 (SMD) | 空間節約でPCBの組み立てが簡単 |
| オペレーティングテンパー | -40°Cから+125°C | 極端な環境でも信頼性 |
| 精度 | ±1% (典型) | 正確な電流測定 |
| 準拠性 | RoHS,REACH | 環境に優しい |
| 申請 | SMPS,インバーター,ソーラーコンバーター,BMS,工業用 PSU | パワーエレクトロニクス用 |
