| ブランド名: | ZXY |
| モデル番号: | ジザイ |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |

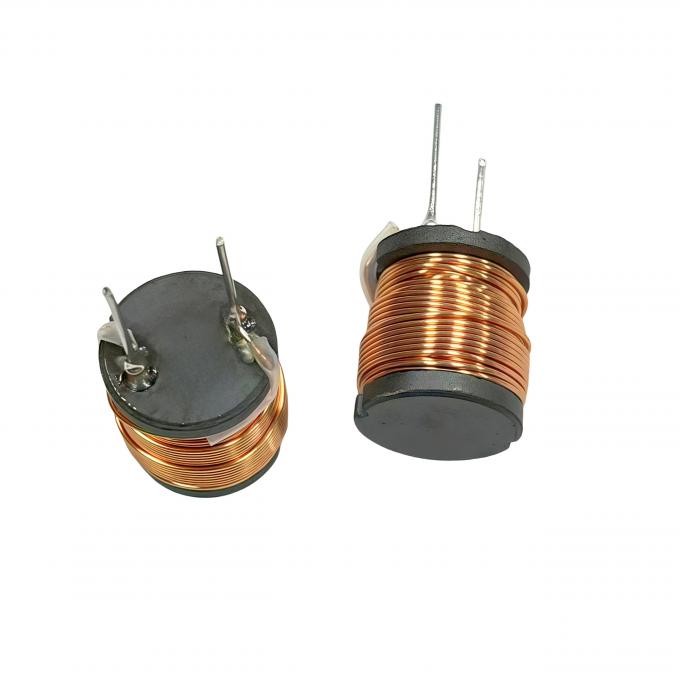

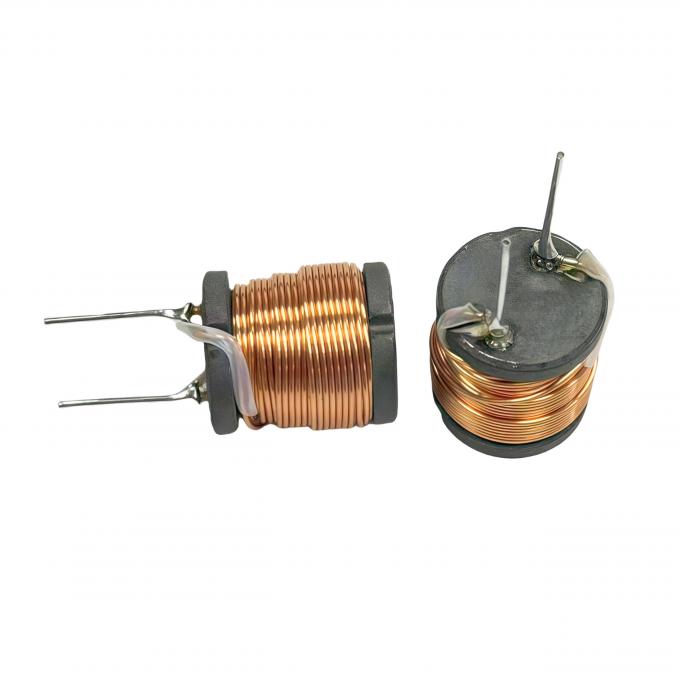

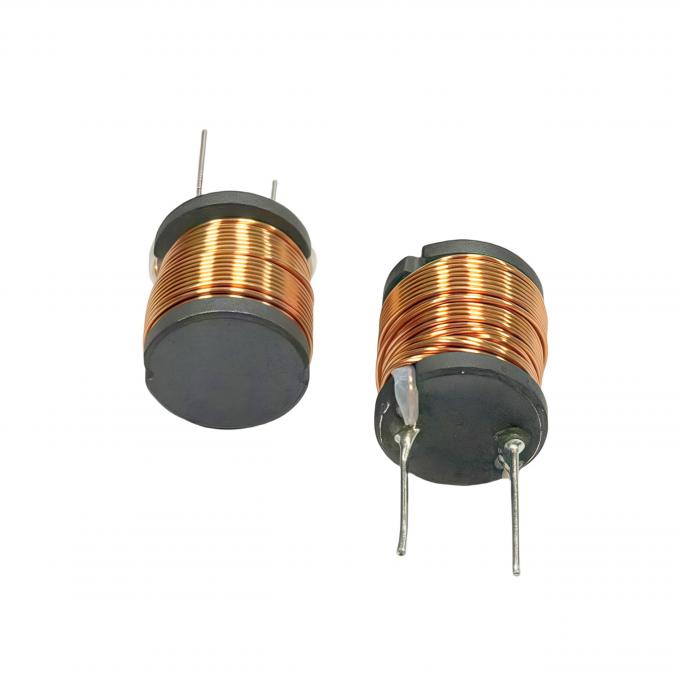

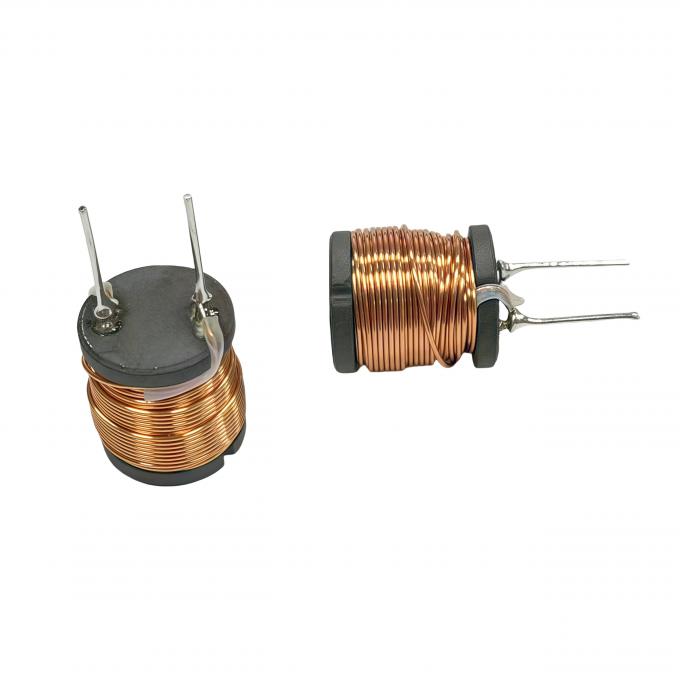

この 16×18 605μH I 型プラグイン インダクタは、銅コイルとドラム型磁気コアを組み合わせて、コンパクトなサイズで強力な性能を実現します。 16mm × 18mmの仕様は強力な適応性を提供し、605μHのインダクタンスはフィルタリング、エネルギー貯蔵、およびその他の回路アプリケーション向けに特別に設計されており、動作要件を正確に満たします。
優れた電気的性能の安定性:高純度無酸素銅線(純度99.97%以上)を使用した低損失銅コイル設計により、通常の銅線に比べて直流抵抗(DCR)を15%～20%低減します。大電流下での温度上昇が 30K 以下で、電力損失が 30% 以上削減されるため、DC-DC コンバータやモータードライブなどの大電流シナリオに最適です。
最適化された磁気効率:高透磁率コア（フェライトPC40/PC95、ケイ素鋼板）が磁気漏れ<5%の閉磁路を形成します。インダクタンスの偏差は±5%以内に抑えられ、高周波(100kHz〜1MHz)でのヒステリシス損失がEEタイプコアに比べて25%低く、信号伝送の純度を確保します。
構造設計と環境適応性:I 型スケルトンは、UL94 V-0 難燃性材料を使用した一体成型により、防振効果をもたらします。ピンとコイルの溶接強度 ≥5N、50G 振動試験 (10 ～ 2000Hz) に故障なく耐え、自動車のエンジン ルームや産業オートメーション機器に適しています。
幅広い温度動作:動作範囲は-40℃～125℃、インダクタンス減衰は10%未満です。コアキュリー温度>250℃により、航空宇宙機器用途を含む高温環境でも安定したインダクタンスを維持します。
設置の互換性と製造の信頼性:ウェーブはんだ付けや手はんだ付けプロセスに適した標準的なDIPパッケージです。ピン間隔は IPC-7351 規格に準拠しており、従来の PCB 設計とシームレスに互換性があります。生産効率は SMD インダクタより 40% 高く、バッチ自動組立に最適です。
フルプロセスの品質管理:多層高密度巻線プロセス (巻線平坦度 ≤0.1mm)、コアの 100% 透過率スクリーニング。完成品は、100MΩを超える絶縁抵抗で1000Vの電圧テストに合格し、ISO 9001およびAEC-Q200認証規格に準拠しています。
| 特徴 | 説明 |
|---|---|
| コアの種類 | 高透磁率のドラムコア（I型） |
| 巻線材 | 低抵抗・高効率を実現する高純度無酸素銅（OFC）線 |
| インダクタンス範囲 | 広い範囲 (例: 1H ～ 100mH)、巻数とコア サイズに基づいてカスタマイズ可能 |
| 電流定格 | 高電流処理 (例: 0.1A ～ 20A+) (ワイヤのゲージと設計に応じて) |
| Qファクター | ターゲット周波数でのエネルギー損失を最小限に抑えるための高い品質係数 (Q) |
| 周波数範囲 | 低周波数から中周波数のアプリケーションに適しています (kHz ～ MHz の範囲) |
| 温度安定性 | ドリフトが少なく、優れた熱性能 (-40℃ ～ +125℃ 以上) |
| 信頼性 | 耐振動性/耐衝撃性を備えた堅牢な構造。長い動作寿命 |
| 絶縁 | クラス B/F/H 絶縁オプション。湿気と腐食から保護するためのエポキシコーティング |
| アプリケーション | 電源、フィルタ、DC-DCコンバータ、自動車、産業用電子機器 |
| カスタマイズ | 調整可能な巻数、ワイヤの太さ、コアの材質 (例: フェライト、鉄粉) |
