| ブランド名: | ZXY |
| モデル番号: | ZXY-T31*19*13 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |

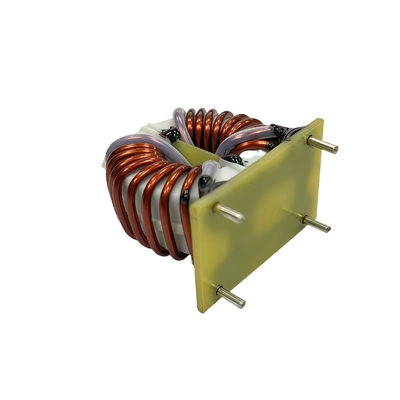

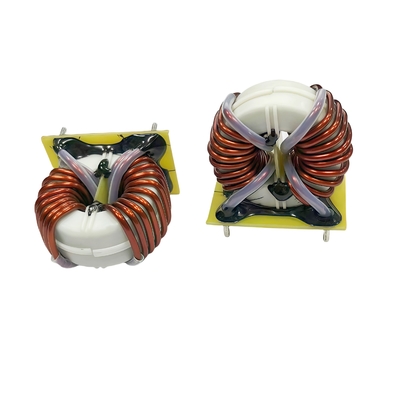

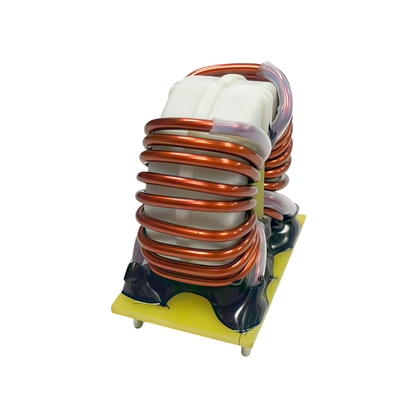

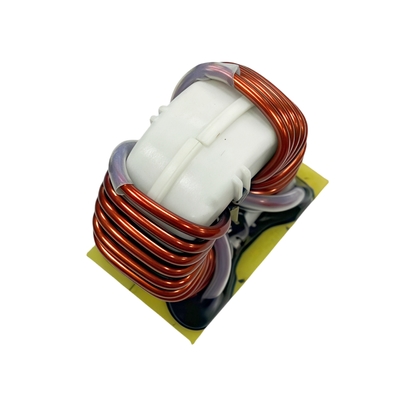

このT311913 1.3mH垂直単相白殻フィルタリング磁輪インダクターは,正確な仕様と優れたパフォーマンスを備えて 装置の安定した動作を保証します!外側の寸法は311913mm1.3mHの誘導力は高周波の干渉を効果的に抑制し,流動の変動を平らにし,効率的なフィルタリングを達成することができます.垂直式 設置 設計 は PCB の 空間 を 節約 し,統合 を 容易 に する; 白い殻は美しいだけでなく,良い隔熱と保護性能を持っています. 電力回路や信号伝達などのさまざまなシナリオに適しています.電気磁気干渉を大幅に減らすことができますシステムの安定性と信頼性を向上させ,回路のパフォーマンスを最適化し,機器の効率的な動作を確保するための理想的な選択です.
1精密な仕様パラメータ: サイズは311913mmで,1.3mHのインダクタンスが正確に校正され,回路内の高周波ノイズを効果的にフィルターし,スムーズな電流出力,そして,回路の安定した動作を保証します..
2垂直式設置設計:垂直式単相構造設計によりPCBボードのスペースが節約され,コンパクト回路のレイアウトで柔軟な設置が容易になり,スペース利用が向上します.
3効率的なフィルタリング性能: フィルタリング磁気リングインダクタとして,電磁気干渉 (EMI) を著しく抑制し,信号歪みを減らすことができます.電力供給と信号伝送の純度と安定性を向上させる..
4高品質の保護殻: 白い殻は絶縁材料ででき,絶縁性能と物理的保護能力が良好です.漏れや外部の物理的な損傷を効果的に防ぐことができます, 安全性と使用耐久性を向上させる.
5幅広いアプリケーション適応:電源アダプター,通信機器,産業制御回路など,様々な電子機器に適しています.異なるシナリオで安定した信頼性の高いフィルタリング役割を果たすことができます.
| 原則 的 な 側面 | 解説 |
| 基本的誘導力概念 | 電流が流れると電磁場に蓄積されます.191.3mHの特異的誘導値を持つ磁気環誘導器は,電流の変化に抵抗します.レンツ法則によると,電流の増加や減少に抵抗する電動力 (EMF) を発生させる. |
| 磁場生成 | 磁気リングインダクターの巻き込みを通過する交流電流は,インダクターのコア周りに磁場を作り出します.高通透性の磁気環コアは この磁気場を集中させ 導きます誘導器の性能を向上させる |
| フィルタリングメカニズム | フィルタリングアプリケーションでは,インデクターは,そのインペダンス,周波数,インデクタンスが電流の周波数とともに増加する性質を利用する.電気信号の高周波ノイズコンポーネントは,インダクタからのより大きなインペダントに遭遇します.低周波の有用信号は最小限の衰弱で通過し,したがってノイズとメイン信号を分離します. |
| 阻力と周波数関係 | 電流の周波数が増加するにつれて,1.3mHインダクターのインパデンスも比例して上昇します.この装置は電路内の高周波電磁気干渉 (EMI) や無線周波数干渉 (RFI) を阻害したり減少させたりします接続されたデバイスのより清潔で安定した出力電流を保証します |
| 単相と垂直設計の影響 | シングルフェーズ設計は シングルフェーズ電源や信号回路での応用を簡素化して シングルフェーズ電源や信号回路での適用を簡素化するため シングルフェーズ設計は シングルフェーズ電源や信号回路における垂直マウントスタイルは,PCBに垂直インダクタを位置磁場の向きを最適化し,近隣の部品との干渉を軽減し,同時に回路板の水平空間を節約します. |
|
|
