| ブランド名: | ZXY |
| モデル番号: | ZXY-2207 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 1000個/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/T 送金 |

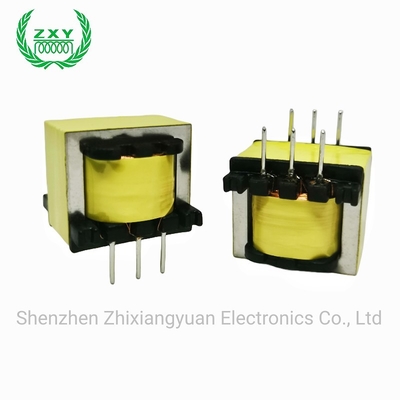

PCB Mount 2207 Permalloy Audio Transformerは,オーディオアプリケーション用に設計された特殊なコンポーネントです.永久合金コアにより,高磁気透通性と低磁気ヒステレシスなどの優れた磁気特性を備えています.音響信号を 効率的に わずかな歪みなく 転送し 高品質な音を再生できますPCBマウントの設計により 簡単に印刷回路板に組み込めるため 増幅機やミキサーなどの 音声関連電子機器に 使うのに便利です音声処理装置.効率的に回路を隔離し,インペダンスをマッチし,オーディオ信号をバランスまたは不均衡させ,オーディオパフォーマンスを最適化し,全体的なオーディオ体験を向上させる上で重要な役割を果たします.
|
はい |
テスト項目 |
テストターミナル |
リミット |
試験条件 |
試験器具 |
|
1 |
誘導力 |
1〜3 |
100 H MIN |
100Hz 03V パラレル |
CD1063 |
|
4 から 6 |
6.0H MIN |
100Hz 0.3V パラレル |
CD1063 |
||
|
2 |
DCR |
4 から 6 |
558 OHM+15% |
25C |
CD1063 |
|
3 |
阻力 |
1〜3 |
40 OHM土15% |
25C |
CD1063 |
|
4 |
ターンラション |
1〜3〜4〜6 |
600 OHM |
1~2.1KHZ,10K,OHM負荷 |
CH3250 |
|
5 |
PRI-SECについて |
1〜3〜4〜6 |
41+2% |
10KHZ 1V |
CH3250 |
| アスペクト | PCB マウント 2207 パーマロイ オーディオ トランスフォーマー の 特徴 |
| 構造 | -PCB - マウント設計: 特別 に 印刷 回路 板 の 装着 に 用い られ て 設計 さ れ て い ます.その コンパクト サイズ と 精密 に 配置 さ れ た ピン の 配置 は,PCB に 簡単に 組み込める こと に よっ て,ボード の 相当 な 空間 を 節約 する こと に なり ます.このデザインは,現代の簡素化され,空間効率の良い回路設計を容易にする. |
| -パーマロイコア: 磁気流の効率的な転送のために最適化されたユニークな物理構造を持つ永久合金コアを使用します.永久合金 の 細粒子の 磁気 構造 は,音频 周波数 の 応用 で 優れた 磁気 特性 に 貢献 し て い ます. | |
| 電気性能 | -高磁気浸透性パーマロイは非常に高い磁気透通性を有する.音频周波数帯 (20Hz~20kHz) では,効率的な磁気結合が可能で,信号伝送時のエネルギー損失を最小限に抑える.結果として低周波ベースと高周波トリブルの両方の信号を最小限の衰弱で正確に送信することができ,全音波域に均等な周波数応答を保証します. |
| -低ヒステレシス損失: 磁気ヒステレシス損失が低い. これは,核の磁場が音声信号と交互するとき,核の磁気化を逆転するのにエネルギーが無駄になるということです.だから音声信号は歪みが少なくなり 高画質な音声を再生ができます | |
| -低エディ - 現在の損失: 常合金 の 核 と 適切な 巻き込み 技法 が 組み合わさ れ て いる の は,渦巻 の 電流 の 損失 を 減らす こと に 役立ち ます.渦巻 の 電流 は,核 の 熱 と 電力 消耗 を 引き起こす こと が でき ます.この 損失 を 最小 に する こと に よっ て,トランスフォーマーがより効率的に動作できる特に,音声機器で長期使用する場合. | |
| 機能 | -音声信号隔離音声回路の異なる部分を効果的に隔離します.この隔離は,回路の1つの部分からの電気干渉が他の部分に影響を及ぼすのを防ぎます.清潔で純粋な音声信号を確保する例えば,音声増幅器の入力と出力段階を分離し,高電源出力段階からの潜在的なノイズや干渉から敏感な入力を保護することができます. |
| -阻力マッチング: 異なるオーディオコンポーネント間のインペダンスをマッチすることができます. 適切なインペダンスマッチングは,デバイス間の電源転送を最大化するために重要です.例えば,マイクと前増幅器,または増幅器とスピーカーの間トランスフォーマー の回転比 を 調整 し て,効率 的 な 信号 転送 の ため の 最適 な 値 に 阻害 を 変換 する こと が でき ます. | |
| -均衡/不均衡の変換: バランスのとれた音声信号と バランスのとれた音声信号の間の変換が可能です.多くの音声デバイスが バランスのとれた音声信号または バランスのとれた音声信号を使用しているため,これは重要です.トランスフォーマーにより,さまざまなタイプの機器のシームレスな統合が可能になります音声システムの柔軟性と互換性を向上させる. |
|
