| ブランド名: | ED8 |
| モデル番号: | ZXY-C40W |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

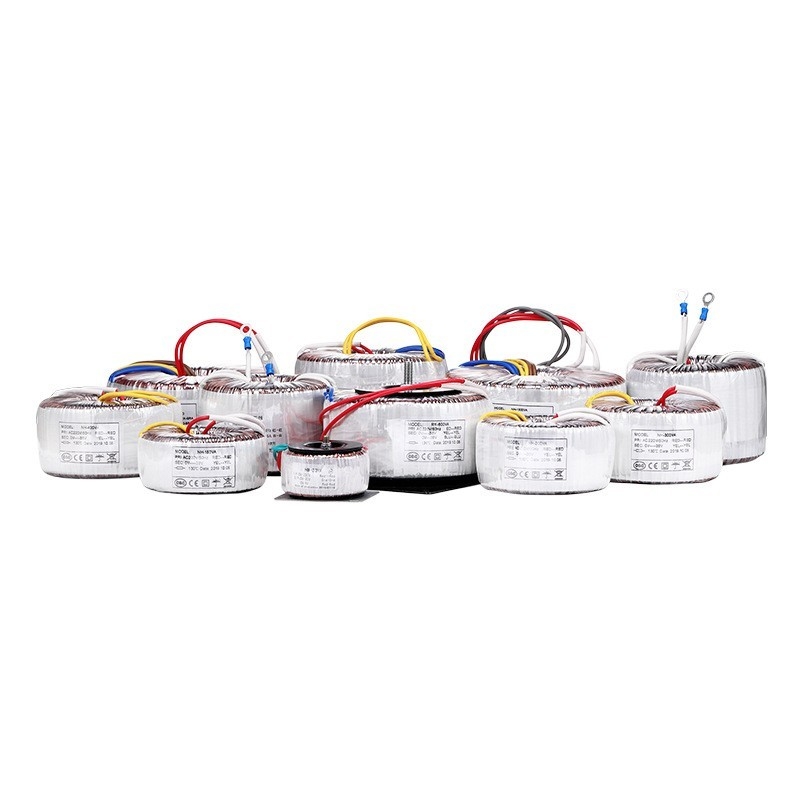

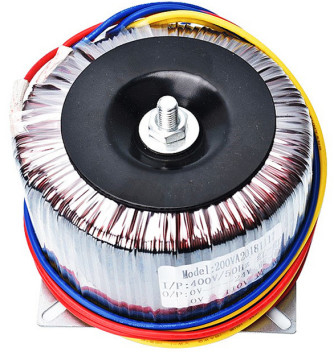

240v AC から 48v トランスフォーマー トランスフォーマー 10 増幅器 24 0 24
製品の性能:
トロイドトランスフォーマーの中核は高品質の冷たいロールシリコン鋼板で作られたトランスフォーマーです. トロイドトランスフォーマーのコイルは鉄のコアに均等に巻き込まれています.そしてコイルによって生成される磁場線の方向は ほぼ完全に鉄コアの磁気回路と一致します層状のタイプと比較して,興奮エネルギーと鉄コア損失は25%削減されます.
内部構成
トロイドトランスフォーマーの鉄コアは高品質の冷たいローリングシリコン鋼板 (ローリングシリコン鋼板の厚さは通常0.35mm以下) で作られ,シームレスローリングされます.伝統的なラミネートコアよりも優れた性能を上げますトロイド式トランスフォーマーのコイルは,鉄のコアに均等に巻き込まれています.そしてコイルによって生成される磁場線の方向は ほぼ完全に鉄コアの磁気回路と一致しますローラメントタイプと比較して,興奮エネルギーと鉄コア損失は25%削減されます.トロイドコアには連続磁気回路があるEIシートの間には空気の隙間があり,したがって,大きな空気の隙間があるため,トランスフォーマーの主なデメリットである.トロイドコアには空気隙がない電気騒音は,EI型とC型鉄コアトランスフォーマーよりもはるかに小さい.真空浸透技術の使用は,ローリングと加工中に変形せずに固体全体に鉄コアを作ることができます鉄のコアが非常に強いため,振動と音声の騒音は減少します.
トロイド式トランスフォーマーには多くの固定方法があり,最も一般的に使用される方法は,トロイド式トランスフォーマーの中央穴を使用して固定することです.螺栓などの固定装置は,トランスフォーマーの上圧プレートと下圧プレートを同時にアースしてはならないことに注意してください.短回路リングを形成しないように
特徴:
1高効率の鉄コアには空気の隙間がないし,積み重ね率は95%にも達する.
2. 振動ノイズが少ない. 鉄コアには空気ギャップがないので,鉄コアの振動によるノイズを減らすことができます. 巻き込みは円状の鉄コアを均等かつ緊密に包み,磁気圧縮によって生じる"ハム"音を効果的に軽減する.
3低作業温度 鉄の損失が1.1W/kgに達するので,鉄の損失は非常に小さいので,鉄核の温度上昇は低く,ローリングは低温で鉄コアに熱を散布するトランスフォーマーの温度上昇は低くなっています
4. 簡単にインストール トロイド式トランスフォーマーには中央に1つのマウントスクリューのみがあり,電子機器で迅速にインストールおよび解体することが特に簡単です.
分類:
1標準的な電源トランスフォーマー製品:
シリーズの容量は8~1500VAで,電圧調節速度は小さいし,全負荷時の温度上昇は40°Cのみで,短期的な過負荷操作を可能にします.高度な要求を伴うアプリケーションに適しています主要および副次巻きは,B級 (130°C) ポリエステルフィルムで隔離されています.そして少なくとも3層の隔熱テープが1分間AC4000Vの電圧試験に耐える必要があります..
2. 経済的な電源トランスフォーマー製品
このシリーズの容量は50~1500VAです.パフォーマンスを保証する基盤で,コストを削減することを目指しています.過負荷なしで連続運転に適しています.動作温度上昇は60°C圧力の誤差が3%未満である. 圧力の誤差が3%未満である.
3断熱変圧器製品
シリーズ容量は50 ~ 1000VAで,産業機器と医療機器のための2つのシリーズに分けることができます. 隔離トランスフォーマーはその隔熱性能に焦点を当てています.プライマリとセカンドリーは,少なくとも4層のB級保温ポリエステルフィルムで包まれている.トランスフォーマーの最大温度上昇は45°C以下である.
4医療用隔離トランスフォーマー
医療用隔離変圧器は,上記の要件を満たすだけでなく,UL544規格にも適合する必要があります.主要な巻きと二次巻きには熱保護装置が必要ですローリングと地面の銅シールドの間の距離は13mm以上である必要があります.
適用:
1オーディオ機器
この工場のトロイドトランスフォーマー製品の中には,まずは音響機器でよく知られている製品があります.高性能製品として使用できる高性能ハイフィーアンプ3級の電源変圧器と中小電力オーディオ機器の電源変圧器など高品質のトロイドトランスフォーマーは6VAから1000VAの電源範囲で使用できます.
2電気制御
高精度で高安定性 トランスフォーマーです新しい高性能磁性材料,例えばパーマロイの柔らかい磁性材料精密なインテリジェント機器と特殊な試験方法により,アモルフ材料やナノ結晶合金が磁気コアとして使用できます.完全に一貫したパフォーマンス.
3医療機器
医療機器のために特別に設計され製造されたトロイド変形器.高効率,高信頼性,高安全性に加えて.また,特に電力の強さを強化し,反湿熱性能を向上させる信頼性を確保するために,熱ファイューズもトランスフォーマー内側に追加する必要があります.
4他の分野での応用
トロイド式トランスフォーマーも,太陽光発電や風力発電などの様々なサイズの電源インバーターで使用できます.低損失鉄コアがインバーター電源の全体的な効率を大幅に改善することができます.
トロイド式トランスフォーマー の 利点
1高い電気効率
核には空気隙がない. 積み重ね係数は95%以上,核の磁気透過性は1.5~1.8T (ラミネート核は1.2~1.4Tのみ) になる.電気効率が95%以上負荷なしの電流は,ラミネート型のみである.
2小さくて軽い
トロイド式トランスフォーマーの重量は,ラミネート型トランスフォーマーと比較して半分に削減できます.鉄コアの横断面が等しく保たれる限り,トロイドトランスフォーマーが長さの比率を簡単に変更することができます鉄芯の幅と高さ,要求される外側の寸法を満たすように設計することができる.
3磁気干渉が少ない
トロイド式トランスフォーマーのコアには空気隙がないし,巻き込みはトロイド式コアに均等に巻き込まれている.この構造は,低磁気流出と低電磁放射線につながる.追加のシールドなしで高感度電子機器で使用できます.低音量増幅器や医療機器の用途など
4振動や騒音が少なく
鉄コアには空気の隙間がないので 鉄コアを縮小できます
形状パラメータ:
| 満載力 | 生産量 | マウントプレート | 穴の距離 | 孔の大きさ | 体重 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53キロ |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 1.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47キロ |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50キロ |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 2.05キロ |
| 200W (最大) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23キロ |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 2.5kg |
| 300W (最大) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 2.9Kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (最大) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 4.6Kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 8.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 10.6Kg |
| 1500W (最大) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 11.5kg |
電気特性:
| 満載力 | 入力電圧 | 頻度 | 負荷電圧がない | 全負荷電流 | 負荷の鉄は消えない | ハイポットテスト | 断熱抵抗 |
| 20W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.0V±2% | 1.66A (MAX) | <0.9W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 40W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.5V±2% | 3.3A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 50W (MAX) | AC230V±10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 70W (MAX) | AC230V±10% | 50Hz/60Hz | AC14.5V±2% | 5.0A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 90W (MAX) | AC220V±10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 120W (MAX) | AC220V±10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 150W (MAX) | AC220V±10% | 50Hz/60Hz | AC22V±2% | 6.8A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 200W (最大) | AC220V±10% | 50Hz/60Hz | AC12V*2±2% | 8.4A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 240W (MAX) | AC220V±10% | 50Hz/60Hz | AC24±2% | 10A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 300W (最大) | AC220V±10% | 50Hz/60Hz | AC24.5±2% | 12.5A (MAX) | <5.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 400W (MAX) | AC220V±10% | 50Hz/60Hz | AC70.5±2% | 5.7A (MAX) | <6.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 500W (最大) | AC220V±10% | 50Hz/60Hz | AC36±2% | 13.9A (MAX) | <4.5W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1000W (MAX) | AC240V±10% | 50Hz/60Hz | AC36.5±2% | 27.5A (MAX) | <10W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1200W (MAX) | AC220V±10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A (MAX) | <12W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1500W (最大) | AC415V±10% | 50Hz/60Hz | AC48V±2% | 31.2A (MAX) | <20W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
|
