| ブランド名: | ZXY |
| モデル番号: | ZXY-C40W |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

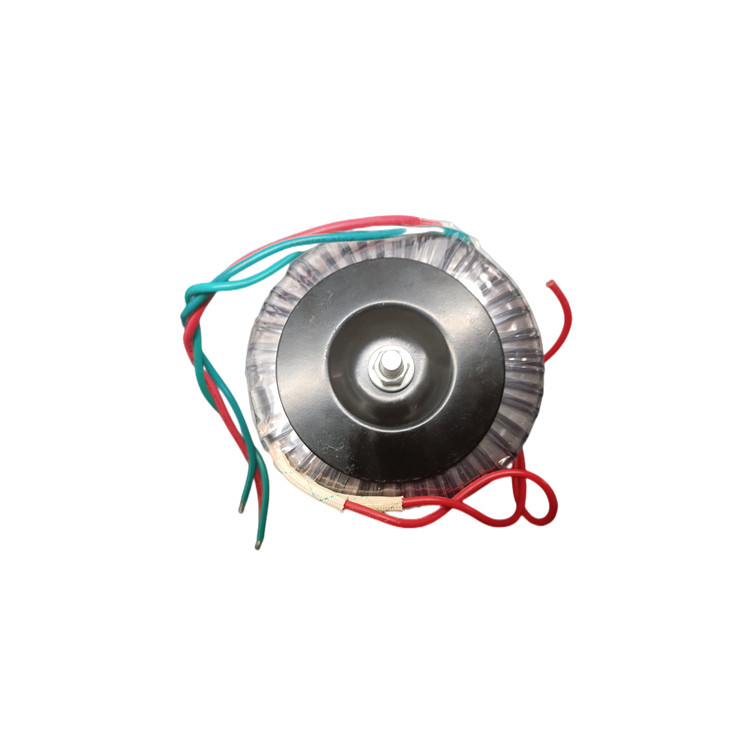

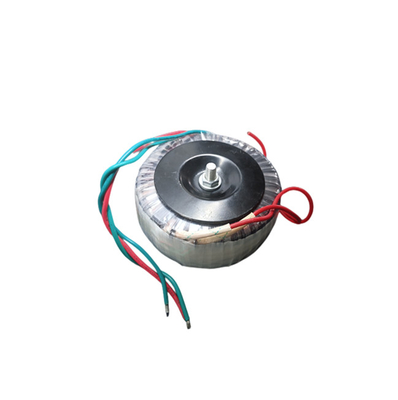

オーディオトロイドトランスフォーマー (Audio Toroidal Transformer) は,大きな電子トランスフォーマーの一種であり,家電やその他の高度な技術要件を有する電子機器に広く使用されている.主な用途は電源トランスフォーマーと隔離トランスフォーマーとしてトロイド変換機は,海外で完全なシリーズを持ち,コンピュータ,医療機器,電信,機器,照明に広く使用されています.中国のトロイドトランスフォーマーが 過去10年間でゼロから成長しました中国国内需要を満たすだけでなく,大量に輸出されている.中国では主に家電用のオーディオ機器と自動制御機器に使用されていますクォーツランプの照明など
1標準的な電源トランスフォーマー製品:
シリーズの容量は8~1500VAで,電圧調節速度は小さい.全負荷での温度上昇は40°Cのみで,短期的な過負荷操作が可能である.高度な要求を伴うアプリケーションに適しています主要および副次巻きは,B級 (130°C) ポリエステルフィルムで隔離されています.そして少なくとも3層の隔熱テープが1分間AC4000Vの電圧試験に耐える必要があります.
2. 経済的な電源トランスフォーマー製品
このシリーズの容量は50~1500VAです.パフォーマンスを確保する基盤として,コストを削減することを目指しています.過負荷なしで連続運転に適しています.動作温度上昇は60°C圧力の誤差が3%未満である.電源が満タンであるとき,電源の電圧の誤差が3%未満である.
3断熱変圧器製品
シリーズ容量は50 ~ 1000VAで,産業機器と医療機器用の2つのシリーズに分けることができます. 隔離変圧器は,隔離性能に焦点を当てています.プライマリとセカンドリーは,少なくとも4層のB級保温ポリエステルフィルムで包まれている.トランスフォーマーの最大温度上昇は45°C以下である.
4医療用隔離トランスフォーマー
医療用隔離トランスフォーマーには,上記要件を満たすだけでなく,UL544規格も満たさなければなりません.主要な巻きと二次巻きには熱保護装置が必要ですローリングと地面の銅シールドの間の距離は13mm以上である必要があります.
1オーディオ機器
この工場のトロイドトランスフォーマー製品の中には,まずは音響機器でよく知られている製品があります.高性能製品として使用できる高性能ハイフィーアンプ3級のパワートランスフォーマーと中小電力オーディオ機器のパワートランスフォーマー高品質のトロイドトランスフォーマーは6VAから1000VAの電源範囲で使用できます.
2電気制御
高精度で安定性のある トランスフォーマーです新しい高性能磁性材料,例えばパーマロイの柔らかい磁性材料精密なインテリジェント機器と特殊な試験方法により,アモルフ材料やナノ結晶合金が磁気コアとして使用できます.完全に一貫したパフォーマンス.
3医療機器
医療機器のために特別に設計され製造されたトロイド変形器.高効率,高信頼性,高安全性に加えて.また,特に電力の強さを強化し,反湿熱性能を向上させる信頼性を確保するために,熱ファイューズもトランスフォーマー内側に追加する必要があります.
4他の分野での応用
トロイド式トランスフォーマーも,太陽光発電や風力発電などの様々なサイズの電源インバーターで使用できます.低損失鉄コアがインバーター電源の全体的な効率を大幅に改善することができます.
1高い電気効率
核には空気隙がない. 積み重ね係数は95%以上,核の磁気透過性は1.5~1.8T (ラミネート核は1.2~1.4Tのみ) になる.電気効率が95%以上負荷なしの電流は,ラミネート型のみである.
2小さくて軽い
トロイド式トランスフォーマーの重量は,ラミネート型トランスフォーマーと比較して半分に削減できます.鉄コアの横断面が等しく保たれる限り,トロイドトランスフォーマーが長さの比率を簡単に変更することができます鉄芯の幅と高さ,要求される外側の寸法を満たすように設計することができる.
3磁気干渉が少ない
トロイド式トランスフォーマーのコアには空気隙がないし,巻き込みはトロイド式コアに均等に巻き込まれている.この構造は,低磁気流出と低電磁放射線につながる.追加のシールドなしで高感度電子機器で使用できます.低音量増幅器や医療機器の用途など
4振動や騒音が少なく
鉄コアには空気の隙間がないので 鉄コアを縮小できます
形状パラメータ:
| 満載力 | 生産量 | マウントプレート | 穴の距離 | 孔の大きさ | 体重 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53キロ |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 1.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47キロ |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50キロ |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 2.05キロ |
| 200W (最大) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23キロ |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 2.5kg |
| 300W (最大) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 2.9Kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (最大) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 4.6Kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 8.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 10.6Kg |
| 1500W (最大) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 11.5kg |
|
