| ブランド名: | ED8 |
| モデル番号: | ZXY-C40W |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

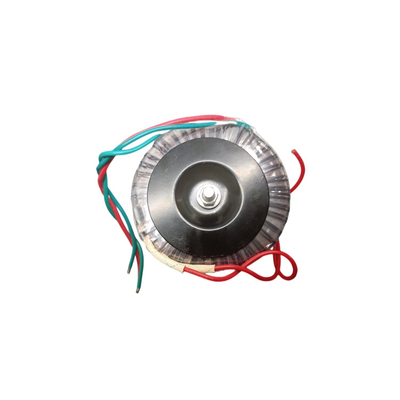

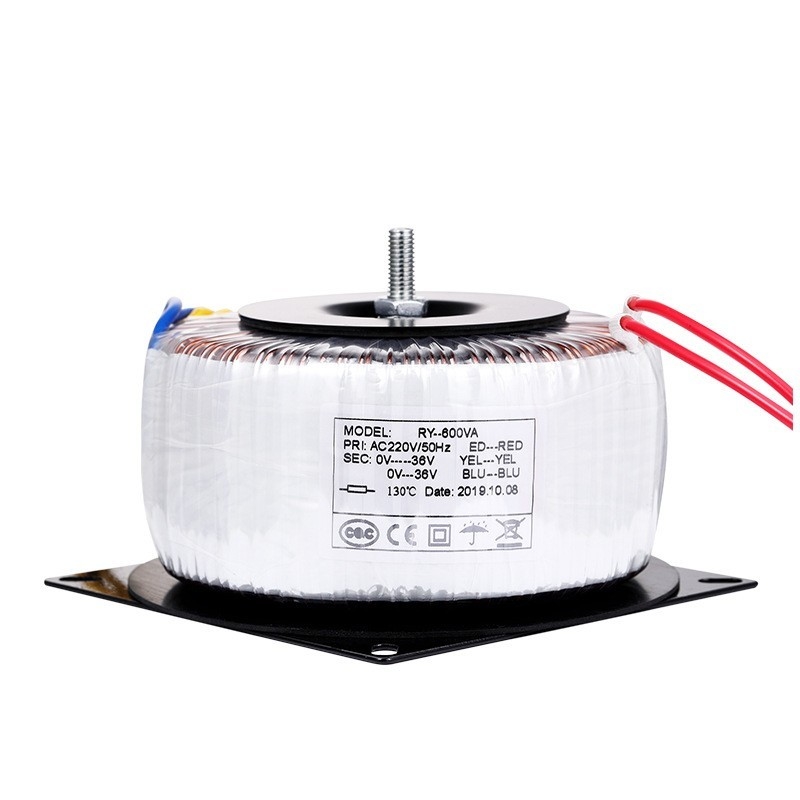

音声増幅器のためのトロイドトランスフォーマー 50/60hz 220v 240v 12v 24v 5a 120w
製品の性能:
トロイド式トランスフォーマーの鉄コアは,連続的な連続方向性シリコン鋼筋でできています. 焼却後,非常に一貫した磁気流量導向が形成されます.トロイド式トランスフォーマーが95%の高い電気効率を達成できるため,パス密度は高くなります.
トロイド式トランスフォーマーの動作原理は,基本的にトランスフォーマーと同じです.
トロイドトランスフォーマーの鉄コアは高品質の冷たいロールシリコン鋼板 (厚さは通常0.35mm未満) で作られており,シリコン鋼板はシームレスにロールされます.鉄芯の性能を 伝統的なラミネート鉄芯よりも良くする.
トロイドトランスフォーマーのコイルは,均等にコアに巻き込み,コイルによって生成される磁場線の方向は,ほぼ完全にコアの磁気回路と一致.層状のタイプと比較して,興奮エネルギーとコア損失は25%減少します.
トロイドトランスフォーマーの原理はトランスフォーマーの原理と同じで,どちらも電磁と磁電変換の基本原理に基づいている.
適用:
他の分野での応用
トロイド式トランスフォーマーも,太陽光発電や風力発電などの様々なサイズの電源インバーターで使用できます.低損失鉄コアがインバーター電源の全体的な効率を大幅に改善することができます.
トロイド式トランスフォーマー の 利点
1高い電気効率
核には空気隙がない. 積み重ね係数は95%以上,核の磁気透過性は1.5~1.8T (ラミネート核は1.2~1.4Tのみ) になる.電気効率が95%以上負荷なしの電流は,ラミネート型のみである.
2小さくて軽い
トロイド式トランスフォーマーの重量は,ラミネート型トランスフォーマーと比較して半分に削減できます.鉄コアの横断面が等しく保たれる限り,トロイドトランスフォーマーが長さの比率を簡単に変更することができます鉄芯の幅と高さ,要求される外側の寸法を満たすように設計することができる.
3磁気干渉が少ない
トロイド式トランスフォーマーのコアには空気隙がないし,巻き込みはトロイド式コアに均等に巻き込まれている.この構造は,低磁気流出と低電磁放射線につながる.追加のシールドなしで高感度電子機器で使用できます.低音量増幅器や医療機器の用途など
4振動や騒音が少なく
鉄コアには空気の隙間がないので 鉄コアを縮小できます
形状パラメータ:
| 満載力 | 生産量 | マウントプレート | 穴の距離 | 孔の大きさ | 体重 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53キロ |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 1.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47キロ |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50キロ |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 2.05キロ |
| 200W (最大) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23キロ |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 2.5kg |
| 300W (最大) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 2.9Kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (最大) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 4.6Kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 8.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 10.6Kg |
| 1500W (最大) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 11.5kg |
電気特性:
| 満載力 | 入力電圧 | 頻度 | 負荷電圧がない | 全負荷電流 | 負荷の鉄は消えない | ハイポットテスト | 断熱抵抗 |
| 20W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.0V±2% | 1.66A (MAX) | <0.9W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 40W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.5V±2% | 3.3A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 50W (MAX) | AC230V±10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 70W (MAX) | AC230V±10% | 50Hz/60Hz | AC14.5V±2% | 5.0A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 90W (MAX) | AC220V±10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 120W (MAX) | AC220V±10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 150W (MAX) | AC220V±10% | 50Hz/60Hz | AC22V±2% | 6.8A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 200W (最大) | AC220V±10% | 50Hz/60Hz | AC12V*2±2% | 8.4A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 240W (MAX) | AC220V±10% | 50Hz/60Hz | AC24±2% | 10A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 300W (最大) | AC220V±10% | 50Hz/60Hz | AC24.5±2% | 12.5A (MAX) | <5.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 400W (MAX) | AC220V±10% | 50Hz/60Hz | AC70.5±2% | 5.7A (MAX) | <6.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 500W (最大) | AC220V±10% | 50Hz/60Hz | AC36±2% | 13.9A (MAX) | <4.5W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1000W (MAX) | AC240V±10% | 50Hz/60Hz | AC36.5±2% | 27.5A (MAX) | <10W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1200W (MAX) | AC220V±10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A (MAX) | <12W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1500W (最大) | AC415V±10% | 50Hz/60Hz | AC48V±2% | 31.2A (MAX) | <20W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
|
