| ブランド名: | ZXY |
| モデル番号: | ZXY-C40W |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

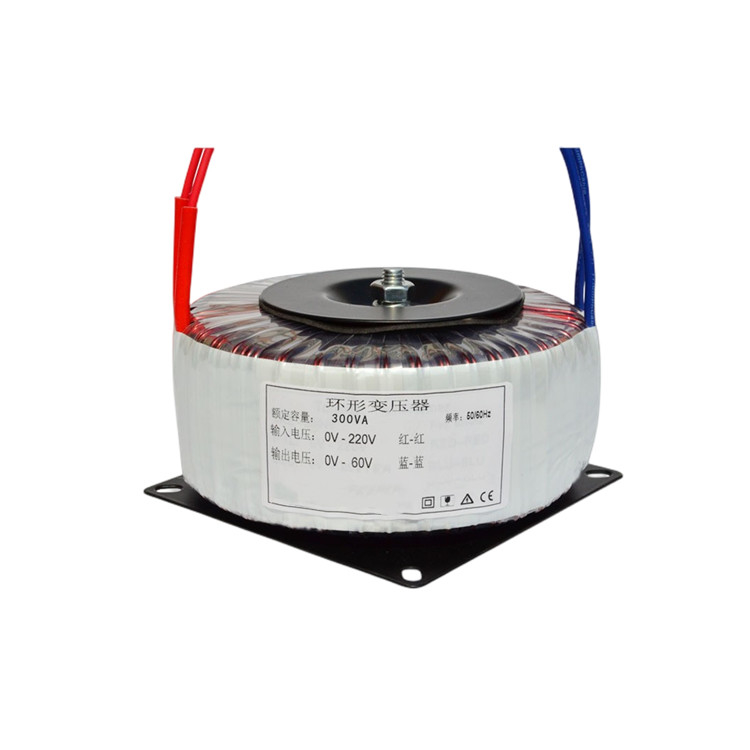

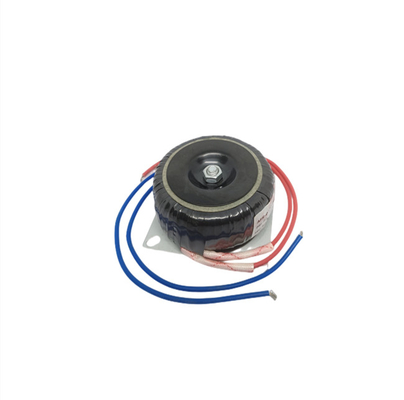

トロイド式トランスフォーマーとは,電子トランスフォーマーの大型であり,家電やその他の高度な技術要求の電子機器に広く使用されています.主な用途は電源トランスフォーマーと隔離トランスフォーマーとしてトロイド変換機は,海外で完全なシリーズを持ち,コンピュータ,医療機器,電信,機器,照明に広く使用されています.中国のトロイドトランスフォーマーが 過去10年間でゼロから成長しました中国国内需要を満たすだけでなく,大量に輸出されている.中国では主に家電用のオーディオ機器と自動制御機器に使用されていますクォーツランプの照明など
高精度で安定性のある トランスフォーマーです新しい高性能磁性材料,例えばパーマロイの柔らかい磁性材料精密なインテリジェント機器と特殊な試験方法により,アモルフ材料やナノ結晶合金が磁気コアとして使用できます.完全に一貫したパフォーマンス.
1) 電気効率の高い鉄コアは空気の隙間がないし,スタッキング係数は95%以上であり,磁気透気度は1.5~1である.8T (ラミネートコアが1つしかできない).2~1.4T),電気効率は95%以上,無負荷では,電流はラミネート型の10%に過ぎません.
2) 小型・軽量 トロイド式トランスフォーマーでは,ラミネート型トランスフォーマーと比較して重量を半分削減できます.トロイドトランスフォーマーが長さの比率を簡単に変更することができます要求を満たすように設計することができる.
3) 磁気干渉は小さい.トロイド式トランスフォーマーコアには空気の隙間がないし,巻き込みはトロイド式コアに均等に巻き込まれています.この構造は,小さな磁気流出漏れと小さな電磁放射線につながります高感度電子機器は,追加のシールドなしで使用できます. 低音波増幅器や医療機器などです
4) 振動と騒音が少なく,鉄コアには空気隙がないので,鉄コアを減らすことができます
形状パラメータ:
| 満載力 | 生産量 | マウントプレート | 穴の距離 | 孔の大きさ | 体重 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53キロ |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 1.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47キロ |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50キロ |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 2.05キロ |
| 200W (最大) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23キロ |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 2.5kg |
| 300W (最大) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 2.9Kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (最大) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 4.6Kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 8.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 10.6Kg |
| 1500W (最大) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 11.5kg |
電気特性:
| 満載力 | 入力電圧 | 頻度 | 負荷電圧がない | 全負荷電流 | 負荷の鉄は消えない | ハイポットテスト | 断熱抵抗 |
| 20W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.0V±2% | 1.66A (MAX) | <0.9W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 40W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.5V±2% | 3.3A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 50W (MAX) | AC230V±10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 70W (MAX) | AC230V±10% | 50Hz/60Hz | AC14.5V±2% | 5.0A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 90W (MAX) | AC220V±10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 120W (MAX) | AC220V±10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 150W (MAX) | AC220V±10% | 50Hz/60Hz | AC22V±2% | 6.8A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 200W (最大) | AC220V±10% | 50Hz/60Hz | AC12V*2±2% | 8.4A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 240W (MAX) | AC220V±10% | 50Hz/60Hz | AC24±2% | 10A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 300W (最大) | AC220V±10% | 50Hz/60Hz | AC24.5±2% | 12.5A (MAX) | <5.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 400W (MAX) | AC220V±10% | 50Hz/60Hz | AC70.5±2% | 5.7A (MAX) | <6.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 500W (最大) | AC220V±10% | 50Hz/60Hz | AC36±2% | 13.9A (MAX) | <4.5W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1000W (MAX) | AC240V±10% | 50Hz/60Hz | AC36.5±2% | 27.5A (MAX) | <10W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1200W (MAX) | AC220V±10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A (MAX) | <12W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1500W (最大) | AC415V±10% | 50Hz/60Hz | AC48V±2% | 31.2A (MAX) | <20W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
|
