| ブランド名: | ED8 |
| モデル番号: | H1102NL |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 1000pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

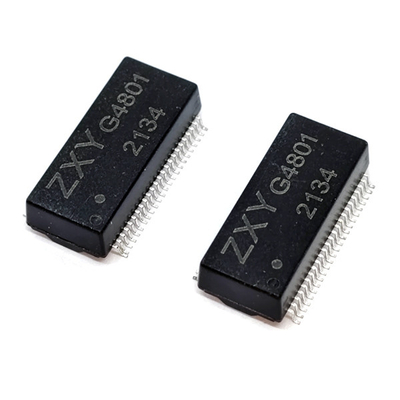

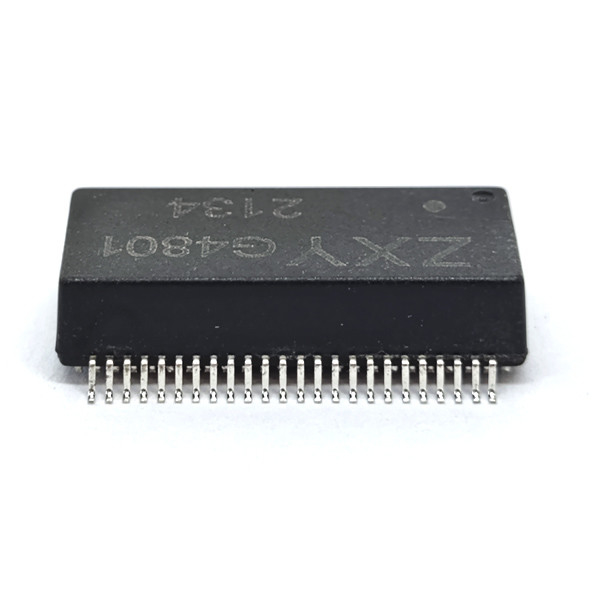

ネットワークLAN トランスフォーマー SMD 10/100/1000 Base-T マグネット
商品説明:
ネットワーク通信マザーボードには,PHYチップとRJ45コネクタの間に,小さな黒い四角形があります. このものはネットワークトランスフォーマーと呼ばれます. 本名は"データ水銀".ネットワーク隔離トランスフォーマーと呼ばれますLAN トランスフォーマー,LAN トランスフォーマー,フィルターなど
電気仕様 @25°C
誘導力 OCL:350uH Min @ 100KHz 0.1V 8mA DC BIAS
漏れ誘導力:0.50uH 最大 @ 100KHz 0.1V
巻き込み容量:28pF 最大 @ 100KHz 0.1V
DC抵抗:1.22 マックス (16-14,11-9)
ターン比:1CT:1CT(TX)/1CT:1CT(RX) ± 3%
極性:1-16,6-11 進行中
挿入損失:0.5-100MHz -1.1dB 最大
リターン損失:
0.5-30 MHz -18dB ミニ
30.1-60MHz -18+20log ((f/30) dB ミニ
60.1-80MHz -12dB ミニ
クロス・トーク
0.5-40MHz -35dB ミニ
40.1-100MHz -33+20*log ((f/50) dB Min
CMRR:0.5-100MHz -30dB ミニ
隔離 HI-POT:1500VAC 1mA 1S
動作温度:0°Cから70°C
|
|
