| ブランド名: | ZXY |
| モデル番号: | ZXY |
| MOQ: | Negotiable |
| 価格: | 交渉可能 |
| パッケージの詳細: | Carton |
| 支払条件: | T/T |

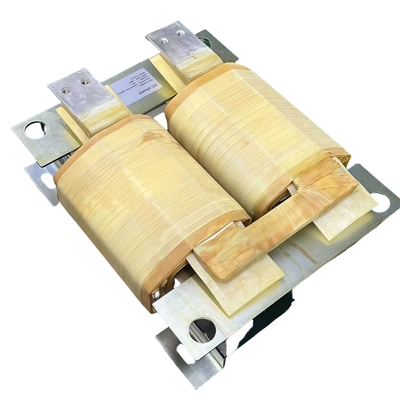

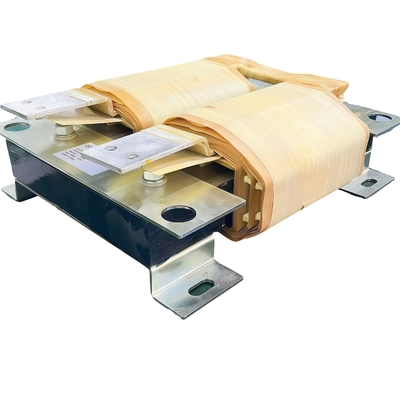

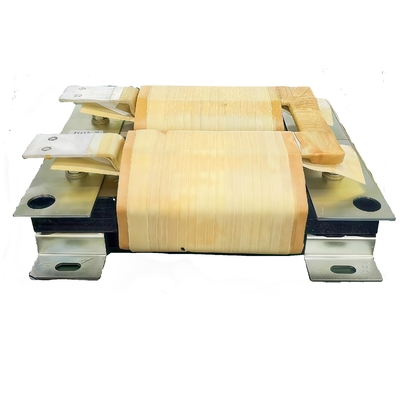

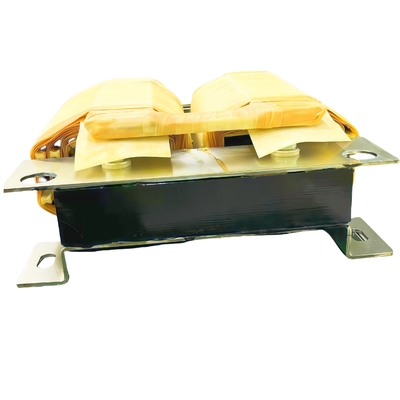

このカスタムDCストッキング/リアクターは,高電圧アプリケーションで690Vまで,多用途のインダクタンスオプション (140μH,254μH,480μH) を提供し,DC電流を平滑させ,波紋を軽減するために設計されています.産業用駆動装置の電源電子機器を保護する耐久性のある構造により,高電流容量と最小限の損失を伴う要求の高い環境でも信頼性の高い性能が保証されます.
DCストック (DC Choke) は,DC回路における高周波のノイズや波紋を抑制するために使用される受動電子部品である.その主な特徴は,電流変化を阻害するための誘導力の使用である.その主な特徴は以下の通りです:
1高周波の騒音を抑制する
低パスフィルタリング特性: DC Choke は DC や低周波信号 (主に電線のDC抵抗による) に対して非常に低いインペデンスを持っています.しかし,高周波ノイズに対する高いインパデンスを示している (例えば,電源の切り替えノイズEMI/RFI 干渉) で,これらの干渉を効果的にフィルタリングすることができます.
コンデンサターと組み合わせ:しばしばコンデンサターと組み合わせてLCフィルターを形成し,DC電源をさらに平滑化します.
2DCの安定性を維持する
"電流の変化を阻害する" 誘導力の特性を利用することで負荷変化や電源の切り替えによって引き起こされる電流変動を抑制する瞬時の衝撃から電路を保護します
リップルを減らす:スイッチモード電源 (バック/ブースト回路など) では,出力時の電流のリップルを減らすことができる.
3低DC抵抗 (DCR)
高効率:設計中に,電力の損失と熱発生を減らすために,巻き物の直流抵抗 (DCR) を最小限に抑える必要があります.特に高電流のアプリケーション (モータードライブや光伏インバーターなど).
4飽和電流能力
抗磁性飽和性:磁気コア飽和によるインダクタンス値の突然の低下を避けるために,稼働電流よりも高い飽和電流 (Isat) を持つモデルを選択する必要があります.一般的に使用される粉末磁性コア (鉄・シリコン・アルミニウムなど) やオープンループ磁性コアは飽和耐性を向上させるために使用されます.
5応用シナリオ
電源回路:電源の入力/出力フィルタリングを切り替える DC-DC変換器
モーター駆動: モーターのコンムテーションによって生じるノイズを抑制する.
新しいエネルギーシステム:太陽光インバーターと電気自動車の充電ステーションの直流バスフィルタリング
工業用機器: 溶接機や周波数変換装置の EMI 抑制
6AC Choke と 違い
DCバイアス: DCストロークは,磁核のDC電流に耐える必要があるし,バイアス下でのインダクタンス安定性は設計において考慮されるべきである.交流電流を処理するだけ.
渦巻き電流損失がない:磁核はDC下で交流磁場がないため,渦巻き電流損失はない (しかし,DCバイアスによる飽和に注意を払う必要があります).
7選択のための主要なパラメータ
誘導力値 (L): 騒音周波数とフィルタリング要件に基づいて選択する.
定数電流:直流電流と飽和電流を含む.
DCR:電力の消費量や温度上昇に影響を与える
温度特性:高温では誘導力の値が安定しているかどうか.
概要する
DC Chokeは,誘導特性によりDC安定性とノイズ抑制を達成し,その性能は磁気コア材料,巻き込み設計,および動作条件に依存する.高性能または高電力用途,インダクタンス値,飽和電流,DCRをバランスする必要があります.
| 特徴 | 仕様 |
| 誘導範囲 | 140uH / 254uH / 480uH (カスタマイズ可能) |
| 定位電圧 | 690V DC |
| 現在の生産能力 | 高電流処理 (アプリケーションに基づいてカスタマイズ可能) |
| 基本材料 | 高級ラミネートシリコン鋼または粉末コア (低損失,高飽和度) |
| 隔熱クラス | Hクラス (180C) 以上 (熱安定性を保証する) |
| 冷却方法 | 自然流通/強制冷却 (オプション) |
| リップル削減 | DC バス ハーモニックとノイズの優れた減衰 |
| 温度 の 上昇 | 完全負荷下で最小限の温度上昇のために最適化された設計 |
| 保護 | 超電流と熱過負荷抵抗 |
| マウント | ボルト付きまたはシャーシの取り付け (頑丈な機械設計) |
| 基準の遵守 | CE,RoHS,IEC 61558 (または業界基準を満たすようにカスタマイズ可能) |
| 申請 | 産業用 VFD,再生可能エネルギーシステム,HVDC,UPS,モータードライブ |
|
|
