| ブランド名: | ED8 |
| モデル番号: | UU9.8 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 100pieces/カートンのサイズ:380mm*325mm*345mm |
| 支払条件: | T/Tのpaypal xtransfer |

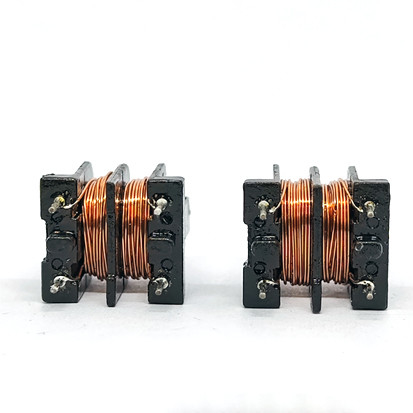

UU9.8 1mhはチョーク力共通モード誘導器を巻く
パソコン ボードの破片はだけでなく、働くプロセスの電磁妨害雑音の目的、また電磁妨害雑音の源でありではない。一般に、私達は2つの部門にこれらの電磁妨害雑音を分けてもいい:干渉シリーズ モード（差動モード干渉）および共通モード干渉（地面の干渉）。マザーボード（マザーボードの部品を接続するワイヤー）の2つのPCBの跡を一例として取って、いわゆるシリーズ モード干渉は2つの跡間の干渉を示す;共通モード干渉が2つの跡およびPCBの地面の間。引き起こされるライン間の電位差による干渉。2つの信号ライン間のシリーズ モード干渉の現在の行為、および伝導の方向は波形および信号の流れに一貫している;信号ラインとグラウンド ワイヤー間の共通モード干渉の現在の行為、と2つの信号ラインの半分による干渉の現在の流れ。同じ方向、およびグラウンド ワイヤーを共通回路として使用するため。
共通モード誘導器は本質的に対面フィルターである:一方で、それは信号ラインの共通モード電磁妨害雑音をフィルタ・アウトする必要があり一方では、同じ電磁石の環境の他の電子デバイスの正常運営に影響を与えることを避けるために電磁妨害雑音を出すことからのそれ自身を抑制しなければならない。
製品性能:
1. UL熱-縮みやすい袖で完全に包まれて。
2. 大きいインダクタンス範囲。
3. よい安定性。
| モデル | 評価される現在（A） | インダクタンス（mH） min。 | 最高DCの抵抗（Q/line）。 |
| UU9.8 | 0.1 | 10 | 8 |
| 0.2 | 8 | 6 | |
| 0.3 | 5 | 3 | |
| 0.5 | 2 | 1 | |
| 0.7 | 1 | 0.6 | |
| 1 | 0.5 | 0.3 | |
| 0.1 | 18 | 8 | |
| 0.2 | 14 | 6 | |
| 0.3 | 9 | 3 | |
| 0.5 | 3.4 | 1 | |
| 0.7 | 1.7 | 0.6 | |
| 1 | 0.8 | 0.3 | |
| UU10.5 | 0.3 | 10 | 3 |
| 0.3 | 5 | 2 | |
| 0.5 | 5 | 1.5 | |
| 0.7 | 4 | 1 | |
| 1 | 3 | 0.5 | |
| 1] | 2 | 0.5 | |
| 1 | 1 | 0.4 | |
| 1.3 | 1 | 0.3 | |
| 1.5 | 1 | 0.2 | |
| 2 | 0.6 | 0.15 | |
| UU16 | 0.4 | 30 | 2.8 |
| 0.5 | 20 | 1.6 | |
| 0.6 | 10 | 1.2 | |
| 0.8 | 8 | 0.8 | |
| 1 | 6 | 0.5 | |
| 1] | 4 | 0.4 | |
| 1.2 | 3.5 | 0.3 | |
| 1.5 | 1.5 | 0.15 |
性能
1.働く頻度:20kHz-500KHzの下の一般に仕事
2.実用温度:温度は-40℃に+125℃の間にあるべきであるさもなければ誘導器の使用に影響を与えるかもしれない。
3.保管温度:保管温度-25°Cへのインダクタンス老化を避ける+85°C
特徴
UU9.8共通モード誘導器に小型、便利な巻上げ、低価格および高い信頼性の特徴がある。それはEMIを取扱うために頻繁に使用される。
適用
UU9.8誘導器は共通のモード・フィルタ誘導器、ドライブ変圧器、変流器、等で頻繁に使用される。
|
|
